Способ фосфатирования

Способ фосфатирования

Иллюстрации

Показать все

Реферат

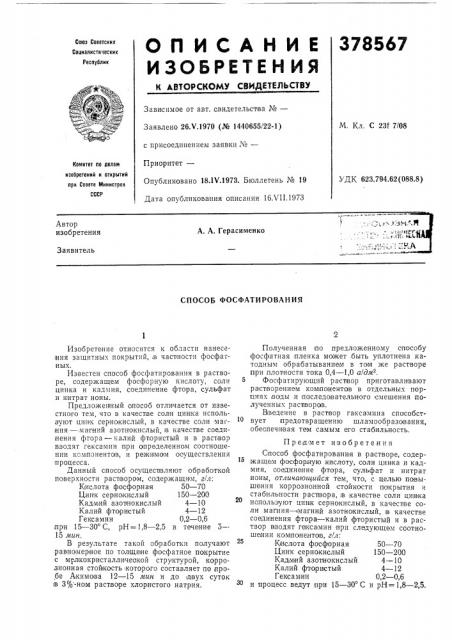

378567

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.Ч,1970 (№ 1440655/22-1) М. Кл. С 23k 7/08 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 18.1Ч.1973. Бюллетень № 19

Дата опубликования описания 1бХП.1973

Комитет по делам изобретений и открытий при Совете Мниистрее

СССР

УДК 623.794.62(088.8) Автор изобретения

А. А. Герасименко

Заявитель

СПОСОБ ФОСФАТИРОВАНИЧ

Изобретение относится к области нанесения защитных покрытий,,в часпности фосфатных.

Известен способ фосфатирования в растворе, содержащем фосфорную кислоту, соли цинка и кадмия, соединение фтора, сульфат и нитрат ионы.

Предложенный способ отличается от известного тем, что в качестве соли цинка используют цинк сернсткислый, в качестве соли маг ния — »магний азотнокислый, в качестве соединения фтора — калий фтористый и в раствор вводят гексамин при определенном соотношении компонентов, и режимом осуществления процесса. 15

Данный способ осущеспвляют обработкой поверхности распвором, содержащим, г/л:

Кислота фосфорная 50 — 70

Цинк сер нокислый 150 — 200

Кадмий азо пнокислый 4 — 10

Калий фтори|стый 4 — 12

Гекса мин 0,2 — 0,6 при 15 — 30 С, рН =1,8 — 2,5 в течение 5—

15 мин.

В результате такой обработки получают равномерное по толщи не фосфатное покрытие с мел кокристаллисчеакой стру.ктурой, коррозио нная стойкость которого составляет по пробе Акимова 12 — 15 мин и до двух суток в Зп/о -ном растворе хлористого натрия.

Полученная по предложенному способу фосфатная,пленка может быть уплотнена катодным обрабатыванием в том же растворе при,плотности тока 0,4 — 1,0 аlдм .

Фосфатирующий распвор приготавливают растворением компонентов в отдельных порпиях,воды и последовательного смешения полученных распворов.

Введение в раствор гаксамина способствует предотвращению шла»мообразования, обеспечивая тем самым его стабильность.

Предмет изобретения

Способ фосфатирования в растворе, содержащем фосфорную кислоту, соли цинка и кадмия, соединение фтора, сульфат и нитрат ионы, отличающийся тем, что, с целью повышения коррозионной стойкости покрытия и стабильности распвора, IB качестве соли цинка используют цинк сернокислый, в качесттве соли магния — магний азотнокислый, IB качестве соединения фтора — калий фтористый и в раствор нводят гексамин при следующем соотношении компонентов, г/л:

К ислота фосфорная 50 — 70

Цинк сернокислый 150 — 200

Кадмий азотяокислый 4 — 10

Калий фтористый 4 — 12

Гекса мин 0,2 — 0,6 и процесс ведут при 15 — 30 С и рН=1,8 — 2,5.
