378770

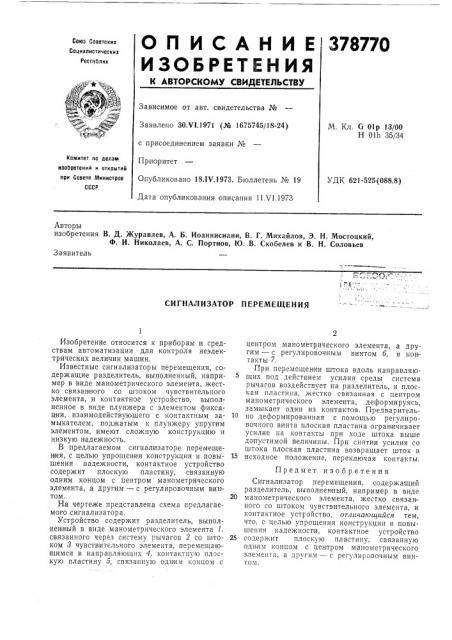

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.VI.1971 (№ 1675745/18-24) с присоединением заявки №

Приоритет

Опубликовано 18ЛЧ.1973. Бюллетень № 19

Дата опубликования описания 11.Ч1.1973

М. Кл. G Olp 13/00

Н Olh 35/34

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621-525(088.8) Авторы изобретения В. Д. Журавлев, A. Б. Иоаннисиани, В. Г. Михайлов, Э. H. Мостоцкий, Ф. И. Николаев, А. С. Портнов, Ю. В. Скобелев и В. Н. Соловьев

Заявитель т 5

СИГНАЛИЗАТОР ПЕРЕМЕЩЕНИЯ

Изобретение относится к приборам и средствам автоматизации для контроля неэлектрических величин машин.

Известные сигнализаторы перемещения, содержащие разделитель, выполненный, например в виде манометрического элемента, жестко связан и ого со штоком чувствительного элемента, и контактное устройство, выполненное в виде плунжера с элементом фиксации, взаимодействующего с контактным замыкателем, поджатым к плунжеру упругим элементом, имеют сложную конструкцию и низкую надежность.

В предлагаемом сигнализаторе перемещен ия, с целью упрощения конструкции и повышения надежности, контактное устройство содержит плоскую пластину, связанную одним концом с центром манометрического элемента, а другим — с регулировочным винтом.

На чертеже представлена схема предлагаемого,сигнализатора.

Устройство содержит разделитель, выполненный в виде манометрического элемента 1, связанного через систему рычагов 2 со штоком 8 чувствительного элемента, перемещающимся в направляющих 4, контактную плоскую пластину 5, связанную одн|им концом с центром манометр ического элемента, а другим — с регулировочным винтом б, и контакты 7.

При перемещении штока вдоль направляющих под действием усилия среды система рычагов воздействует на разделитель, и плоская пластина, жестко связанная с центром манометрического элемента, деформируясь, замыкает один из кон тактов. Предваритель10 но деформированная с помощью регулировочного винта плоская пластина ограничивает усилие на контакты при ходе штока выше допустимой величины. При снятии усилия со штока плоская пластина возвращает шток в

15 исходное положение, переключая контакты.

Предмет изобретения

Сигнализатор перемещения, содержащий разделитель, выполненный, например в виде

20 манометрического элемента, жестко связанного со штоком чувствительного элемента, и контактное устройство, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, контактное устройство

25 содержит плоскую пластину, связанную одним концом с центром манометрического элемента, а другим — с регулировочным винтом.
