Реферат

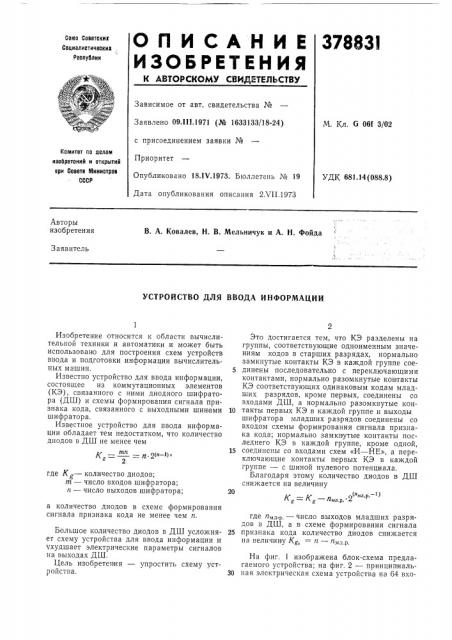

О П И С А Н И Е 37883I

ИЗОЬЕИтИНИЯ

К АВТОРСКОМУ СВМДЕТЕДЬСТВУ

Союз COBBYGKMx

Социалистические

Республик

Зависимое от авт. свидетельства №

Заявлено 09.!11.1971 (№ 1633133/18-24) с присоединением заявки №

Приоритет

Опубликовано 18.1Ч.1973. Бюллетень ¹ 19

Дата опубликования описания 2Х11.1973

М. Кл. G 061 3/02

Комитет ло делам изобретений и открытий при Совете Министров ссср

УДК 681.14 (088.8) Авторы изобретения

В. А. Ковалев, Н. В. Мельничук и А. Н. Фойда

Заявитель

УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ

К вЂ” — тт. 2(л — 1)

mn с

20 (ил.p, )

К,,=К вЂ” пм.,р. 2

Изобретение относится к области вычислительной техники и автоматики и может быть использовано для построения схем устройств ввода и подготовки информации вычислительных машин.

Известно устройство для ввода информации, состоящее из коммутационных элементов (КЭ), связанного с ними диодного шифратора (ДШ) и схемы формирования сигнала признака кода, связанного с выходными шинками шифратора.

Известное устройство для ввода информации обладает тем недостатком, что количество диодов в ДШ не менее чем где К вЂ” количество диодов; т — число входов шифратора;

n — число выходов шифратора; а количество диодов в схеме формирования сигнала признака кода не менее чем и.

Большое количество диодов в ДШ усложняет схему устройства для ввода информации и ухудшает электрические параметры сигналов на выходах ДШ.

Цель изобретения — упростить схему устройства, Это достигается тем, что КЭ разделены на группы, соответствующие одноименным значениям кодов в старших разрядах, нормально замкнутые контакты КЭ в каждой группе сое5 динены последовательно с переключающими контактами, нормально разомкнутые контакты

КЭ соответствующих одинаковым кодам младших разрядов, кроме первых, соединены со входами ДШ, а нормально разомкнутые кон10 такты первых КЭ в каждой группе и выходы шифратора младших разрядов соединены со входом схемы формирования сигнала признака кода; нормально замкнутые контакты последнего КЭ в каждой группе, кроме одной, 15 соединены со входами схем «И вЂ” НЕ», а переключающие контакты первых КЭ в каждой группе — с шиной нулевого потенциала.

Благодаря этому количество диодов в ДШ сни)кается на величину где а,„л.p — число выходов младших разрядов в ДШ, а в схеме формирования сигнала

25 признака кода количество диодов снижается на величин у К, = и — и„, р

На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг. 2 — принципиаль30 ная электрическая схема устройства на 64 вхо378831

55 да, шифруемых ILåñòèðàçðÿäíûì двоичным кодом.

Устройство содержит блок 1 коммутационных элементов, диодный шифратор 2, схемы

«И — HE» 8 и схему 4 формирования сигнала кода.

Блок коммутационных элементов выполнен на К3 5 — б8, диодный шифратор — на диодах

69 — 100, схемы «И — НЕ» — на элементах 101 и 102, схема формирования сигнала признака кода — на диодах 108 — 1Об.

Все б4 КЭ разбиты на четыре группы по 16

КЭ в каждой: в первой группе находятся КЭ

5 — 20, во второй — КЭ 21 — 8б, в третьей—

КЭ 37 — 52 и в четвертой — КЭ 58 — б8.

Нормально замкнутые контакты каждого

КЭ каждой группы соединены с переключаюшими контактами КЭ данной группы. Так, например, нормально замкнутый контакт второго КЭ каждой группы соединен с переключающим контактом третьего КЭ, нормально замкнутый контакт третьего КЭ каждой группы соединен с переключающим контактом четвертого КЭ и т. д. Переключающие контакты самых младших номеров КЭ каждой группы (в данном случае К3 5, 21, 87, 58) соединены с шиной нулевого потенциала. Нормально замкнутые контакты самых старших номеров

КЭ каждой группы (в данном случае КЭ 20, 8б, 52, б8) соединены со входами элементов

101 и 102.

Элементы 101 и 102 формируют старшие разряды кода, причем н а выходе элемента 102 формируется пятый разряд, а на выходе элемента 101 — шестой разряд кода.

Нормально разомкнутые контакты каждой группы КЭ, соответствующие одинаковому коду в младших разрядах (например, нормально разомкнутые контакты К3 б, 22, 38, 54), соединены между собой и с соответствующим входом ДШ, формирующего младшие разряды кода. Выходнь е шины разрядов кода, получаемых с ДШ (в данном случае шины

Вых. Ip, Вых. 2Р, Вых. 3Р, Вых. 4P), и шина соединения нормально разомкнутых контактов самых младших КЭ каждой группы (в данном случае нормально разомкнутые контакты КЭ

5, 21, 37, 58) соединены со входом схемы формирования сигнала призн ака кода (на фиг. 2 схема формирования сигнала признака кода представляет собой схему «ИЛИ» для отрицательных потенциалов и выполнена на диодах

108 — 10б) .

Устройство работает следующим образом.

В исходном состоянии все выходные шины

ДШ младших разрядов не присоединены к шине ненулевого потенциала и на выходах всех разрядов ДШ присутствует высокий уровень потенциала. На всех входах схемы, формирующей сигнал признака кода, присутствуют положительные потенциалы, поэтому на выходе данной схемы также присутствует положительный потенциал. На входы элементов 101 и 102, формирующих старшие разряды кода, в исходном состоянии подается нулевой потенциал, поэтому на выходе этих элементов также присутствует высокий уровень потенциала.

Для получения какого-либо кода на выходе устройства производится коммутация соответствующего КЭ. Например, для получения кода

010101 необходимо произвести переключение

КЭ 2б. При этом разрывается цепь одного из входов элемента 102 и на его выходе появляется потенциал, соответствующий «1» пятого разряда кода. На выходе элемента 101 остается высокий потенциал, соответствующий «О» шестого разряда кода, так как на всех входах данной схемы действует нулевой потенциал. После замыкания нормально разомкнутого контакта КЭ 2б к шине нулевого потенциала подключаются диоды 78, 95 и 105, соединенные с выходными шинами Вых. 1Р,Вых, 3Р и Вых. сигнала признака кода. На этих выходах появляется ненулевой потенциал, в результате чего на шинах ДШ формируется код 0101, а код на выходах устройства равен 010101 и сопровождается «1» на выходе схемы формирования признака кода, Предмет изобретения

Устройство для ввода информации, содержащее коммутационные элементы, связанные с диодным шифратором, и схему формирования признака кода, связанную с выходн ыми шинами шифратора, отличающееся тем, что, с целью упрощения устройства, коммутационные элементы разделены на группы, соответствующие одноименным значениям кодов в старших разрядах, нормально замкнутые контакты коммутационных элементов в каждой груп че соединены последовательно с переключающими контактами, нормально разомкнутые контакты коммутационных элементов, соответствующих одинаковым кодам младших разрядов, кроме .первых, соединены со входами диодного шифратора, а нормально разомкнутые контакты первых коммутационных элементов в каждой группе и выходы шифратора младших разрядов соединены со входом схемы формирования сигнала признака кода, нормально замкнутые контакты последн его коммутационного элемента в каждой группе, кроме одной, соединены со входами схем «И вЂ” НЕ», а переключающие контакты первых коммутационных элементов каждой группы — с шиной нулевого потенциала.
