379044

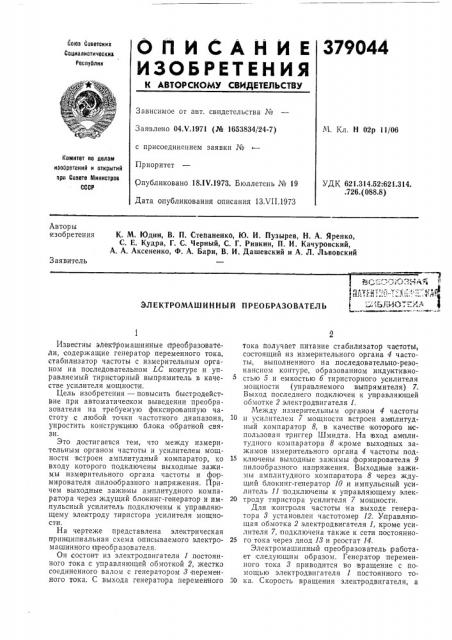

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ бойз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое or авт. свидетельства №

Заявлено 04.V.1971 (№ 1653834/24-7) с присоединением заявки №

Приоритет

Опубликовано 18ЛУ.1973. Бюллетень № 19

Дата опубликования описания 13ХН.1973

М, Кл, Н 02р 11/06

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 621.314.52:621.314..726. (088.8) Авторы изобретения

К. М. Юдин, В. П. Степаненко, Ю. И. Пузырев, Н. А. Яренко, С. Е. Кудра, Г. С. Черный, С. Г. Ривкин, П. И. Качуровский, А. А. Аксененко, Ф. А. Бари, В. И. Дашевский и А. Л. Львовский

Заявитель

„ Ггр/Q

М»

ЭЛЕКТРОМАШИННЫЙ ПРЕОБРАЗОВАТЕЛЬ

Йзве стны электромашинные преобразователи, содержащие генератор переменного тока, стабилизатор частоты с измерительным ортаном на последовательном LC контуре и управляемый тиристорный выпрямитель в качестве усилителя мощности.

Цель изобретения — повысить быстродействие при автоматическом выведении преобразователя на требуемую фиксированную частоту с любой точки частотного диапазона, упростить конструкцию блока обратной связи.

Это доститает ся тем, что между измерительным органом частоты и усилителем мощности встроен амплитудный компаратор, ко входу которого подключены выходные зажимы измерительного органа частоты и формирователя пилообразного напряжения. Причем выходные зажимы амплитудного компаpampa через ждущий блокинг-генератор и импульсный усилитель подключены к упра вляющему электроду тиристора усилителя мощности.

На чертеже представлена электрическая принципиальная схема описываемого электромашинного п реобразователя.

Он состоит из электродвигателя 1 постоянного тока с управляющей обмоткой 2, жестко соединенного валом с генератором 8 переменного тока. С выхода генератора переменного тока получает питание стабилизатор частоты, состоящий из измерительного органа 4 частоты, выполненного на последовательно-резонансном контуре, образованном индуктивностью 5 и емкостью 0 тиристорного усилителя мощности (управляемого выпрямителя) 7.

Выход последнего подключен к управляющей обмотке 2 электродвигателя 1.

Между измерительным органом 4 частоты

10 н усилителем 7 мощности встроен ам плитудный компаратор 8, в качестве которого использован триггер Шмидта. На вход амплитудного компаратора 8 кроме выходных зажимов измерительного органа 4 частоты под15 ключены выходные зажимы формирователя 9 пилообразного напряжения. Выходные зажимы амплитудного компа ратора 8 через ждущий блокинг-генератор 10 и импульсный усилитель 11 подключены к управляющему элек20 троду тиристора усилителя 7 мощности.

Для .контроля частоты на выходе генератора 8 установлен частотомер 12. Управляющая обмотка 2 электродвигателя 1, кроме усилителя 7, подключена также к сети постоянно25 го тока через диод 18 и реостат 14.

Электромашинный преобразователь работает следующим образом. Генератор переменного тока 8 приводится во вращение с помощью электродвигателя 1 постоянного тоБО ка. Скорость вращения электродвигателя, а

379044

З0

50 следовательно, и частоту генератора 8 регулируют вручную путем изменения тока, п ротекающего по упра вляющей обмотке 2 электродвигателя 1 с помощью реостата 14.

Для осуществления автоматической стабилизации частоты генератора на требуемых фиксируемых уровнях обмотка 2 управления электродвигателя 1 получает от усилителя 7 мощности (управляемого тиристорного выпрямителя). Величина напряжения и тока, выпрямленного усилителем мощности, определяются знаком и величиной о-пклонения частоты генератора от заданного значения.

Уровни стабильной частоты определяются настройкой контура, последовательного резонанса (5 и б) измерительного органа 4 частоты, которые изменяются ступенчатым или плавным изменением индуктивности 5 или емкости б.

При равенстве частоты генератора резонансной частоте контура измерительного органа частоты сигнал на выходе измерительного органа частоты отсутствует. При отклонении частоты выше или ниже резонансной на .выходе измерительного органа частоты появляется сигнал постоянного тока соответствующего знака. Этот .сигнал на входе амплитудного компаратора сравнивается с пилообразным напряжением, подаваемым с выхода формирователя пилообразного напряжения.

Скважность импульсов на выходе амплитудного компаратора 8 определяется отклонением частоты генератора от резонансной частоты контура измерительного органа.

Импульсы переиенной скважности отрицательной полярности с выхода амплитудного компаратора 8 подаются на вход ждущего блокинг-генератора 10, который до прихода отрицательных им пульсов заперт положительным напряжением смещения.

С появлением импульсов отрицательной полярности блокинг-генератор 10 начинает вырабаты вать серии импульсов с частотой, определяемой параметрами блокинг-генератора.

Фаза начального импульса и количество импульсов в:каждой серии определяются скважностью импульсов, подаваемых с выхода амплитудного компаратора.

Импульсы, получаемые на выходе блокинггенератора, усиливаются с помощью импулысного усилителя 11 и подаются на управляющий электрод тиристора усилителя 7 мощности, изменяя угол открытия этого тиристора, а следовательно, величину выпрямленного напряжения.

При увеличении частоты генератора выше резонансной частоты контур а величина выпрямленного напряжения на выходе усилителя мощности увеличивается, при уменьшении— уменьшается, что, в конечном счете, приводит к автоматической стабилизации акорости вращения двигателя 1, а следовательно, частоты генератора 8 на заданном у ровне.

Применение амплитудного компаратора, встроенного между измерительным органом частоты и усилителем мощности и подключенного к усилителю мощности через ждущий блокинг-генератор и импульсный усилитель мощности, позволяет при автоматическом выведении преобразователя на требуемую фиксированную частоту с любой точки рабочего диапазона обеспечить максимальное быстродействие.

Так, например, при выведении преобразователя на фиксированную частоту 400 ги из области высоких частот переходный процесс протекает при максимальном значении тока в управляющей обмотке 2 электродвигателя 1„ при выведении из области низких частот— при отсутствии тока в этой обмотке.

Использование в схеме безынерционных элементов, а также импульсного метода регулирования позволяет значительно упростить конструкцию блока обратной связи и в ряде случаев даже его исключить.

Предмет изобретения

Электромашинный преобразователь, содержащий генератор переменного тока, стабилизатор частоты с измерительным органом на последовательном 1.С-контуре и управляемый тиристорный выпрямитель в качестве усилителя мощности, отличающийся тем, что, с целью повышения быстродействия,при автоматическом выведении преобразователя на требуемую фиксированную частоту с любой точки,рабочего диапазона и упрощения, он снабжен амплитудным компаратором, вход которото присоединен к выходным зажимам измерительного органа частоты и формирователя пилообразного напряжения, а выход через ждущий блокинг-генератор и импульсный усилитель — к управляющему электроду тиристора усилителя мощности.
