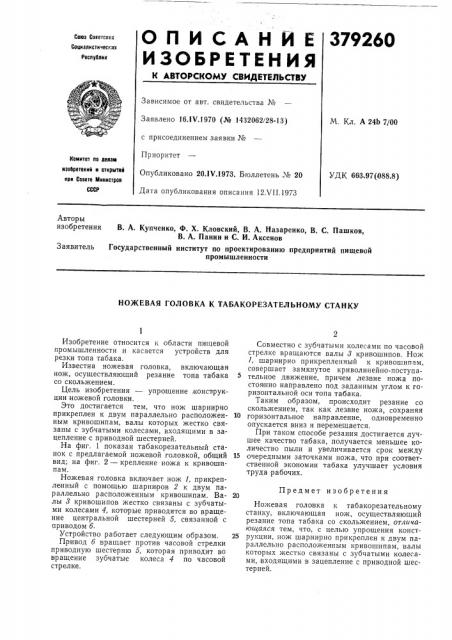

ОПИСАНЙЕ

ИЗОБРЕТЕНИЯ

379260

Союз Советских

Социалистических

Реслублнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ЛЬ

M. Кл. А 24Ь 7/00

Заявлено 16.IV.1970 (№ 1432062/28-13) с присоединением заявки Ме

Приоритет

Опубликовано 20.IV.1973. Бюллетень Ме 20

Дата опубликования описания 12Л 11.1973

Комитет ло ленам изобретений и открытий лри Совете Министров

СССР

УДК 66 3;97(088.8) Авторы изобретения

В. А. Купченко, Ф. Х. Кловский, В. А. Назаренко, В. С. Пашков, В. А. Панин и С. И. Аксенов

Заявитель Государственный институт по проектированию предприятий пищевой промышленности

НОЖЕВАЯ ГОЛОВКА К ТАБАКОРЕЗАТЕЛЬНОМУ СТАНКУ

Изобретение относится к области пищевой промышленности и касается устройств для резки топа табака.

Известна ножевая головка, включающая нож, осуществляющий резание топа табака со скольжением.

Цель изобретения — упрощение,конструкции ножевой головки.

Это достигается тем, что нож шарнирно прикреплен к двум параллельно расположенным кривошипам, валы которых жестко связаны с зубчатыми колесами, входящими в зацепление с приводной шестерней.

На фиг. 1 показан табакорезательный станок с предлагаемой ножевой головкой, общий вид; на фиг. 2 — крепление ножа к кривошипам.

Ножевая головка включает нож 1, прикрепленный с помощью шарниров 2 к двум параллельно расположенным кривошипам. Валы 3 кривошипов жестко связаны с зубчатыми колесами 4, которые приводятся во вращение центральной шестерней 5, связанной с приводом б.

Устройство работает следующим образом.

Привод б вращает против часовой стрелки приводную шестерню 5, которая приводит во вращение зубчатые колеса 4 по часовой стрелке.

Совместно с зубчатыми колесами по часовой стрелке вращаются валы 3 кривошипов. Нож

1, шарнирно прикрепленный к кривошипам, совершает замкнутое криволинейно-поступательное движение, причем лезвие ножа постоя нно направлено под заданным углом к горизонтальной оси топа табака.

Таким образом, происходит резание со скольжением, так как лезвие ножа, сохраняя

10 горизонтальное направление, одновременно опускается вниз и перемещается.

При таком способе резания достигается лучшее качество табака, получается меньшее количество пыли и увеличивается срок между

15 очередными заточками ножа, что при соответственной экономии табака улучшает условия труда рабочих.

Предмет изобретения

Ножевая головка к табакорезательному станку, включающая нож, осуществляющий резание топа табака со скольжением, отличаюи1аяся тем, что, с целью упрощения конст25 рукции, нож шарнирно прикреплен к двум параллельно расположенным кривошипам, валы которых жестко связаны с зубчатыми колесами, входящими в зацепление с приводной шестерней. 379260 я иг Г
