Дозатор наркотических веществ
Патент 379270
Классы МПК
Дозатор наркотических веществ
Иллюстрации
Реферат

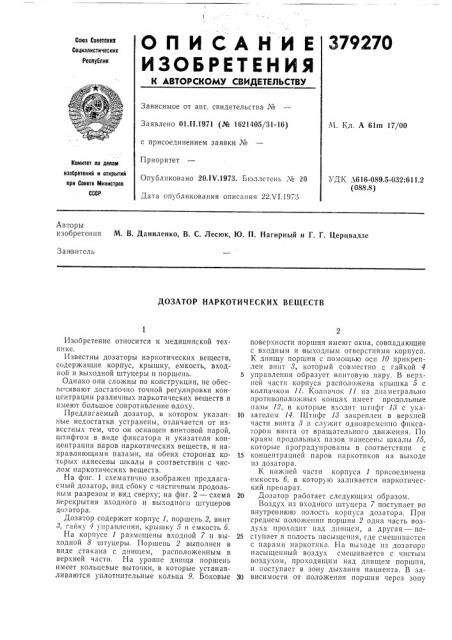

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
379270
Союз Соеетскнд
Социалистических
Реслублии
Зависимое от авт. свидетельства №
Заявлено 01 II.1971 (Ме 1621405/31-16) с присоединением заявки №
Приоритет
Опубликовано 20.1Ч.1973. Бюллетень Ме 20
Дата опубликования описания 22 Ч1.1973
М. Кл, А 61m 17/00
Комитет ло делам изобретеиий и открытий лри Совете Министров
СССР
УДК Л616-089,5-032:611.2 (088.8) Авторы изобретения М. В. Даниленко, В. С. Лесюк, Ю. П. Нагирный и Г. Г. Церцвадзе
Заявитель
ДОЗАТОР НАРКОТИЧЕСКИХ ВЕЩЕСТВ
Изооретение относится к медицинской технике.
Известны дозаторы наркотических веществ, содержащие корпус, крышку, емкость, входной и выходной штуцеры и поршень.
Однако они сложны по конструкции, не ооеспечивают достаточно точной регулировки концентрации различных наркотических веществ и
iiмеют большое сопротивление вдоху.
Предлагаемый дозатор, в котором указанные недостатки устранены, отличается от известных тем, что он оснащен винтовой парой, штифтом в виде фиксатора и указателя концентрации паров наркотических веществ, и направляющими пазами, на обеих сторонах которых нанесены шкалы в соответствии с числом наркотических веществ.
На фиг. 1 схематично изображен предлагаемый дозатор, вид сбоку с частичным продольным разрезом и вид сверху; на фиг. 2 — схема перекрытия входного ti выходного штуцеров дозатор а.
Дозатор содержит корпус 1, поршень 2, винт
8, гайку 4 управления, крышку 5 it емкость 6.
На корпусе 1 размещены входной 7 и выходной 8 штуцеры. Поршень 2 выполнен в виде стакана с днищем, расположенным в верхней части. На уровне днища поршень имеет кольцевые выточки, в которые устанавливаются уплотнительные кольца 9. Боковые поверхности поршня имеют окна, совпадающие с входным и выходным отверстиями корпуса, К днищу поршня с помощью оси 10 прикреплен винт 8, который совместно с гайкой 4
5 управления образует винтовую пару. В верхней части корпуса расположена крышка 5 с колпачком 11. Колпачок 11 на диаметрально противоположных концах имеет продольные пазы (2, в которые входит штифт 18 с ука10 зателем 14. Штифт 18 закреплен в верхней части винта 8 и служит одновременно фиксатором винта от вращательного движения. По краям продольных пазов нанесены шкалы 15, которые проградунрованы в соответствии с
15 концентрацией паров наркотиков на выходе из дозатора.
К нижней части корпуса 1 присоединена емкость 6, в которую заливается наркотический препарат.
20 Дозатор работает следующим образом.
Воздух из входного штуцера 7 поступает во внутреннюю полость корпуса дозатора. Прп среднем положении поршня 2 одна часть воздуха проходит над д|шщем, а другая — по25 ступает в полость насыщения, где смешивается с парами наркотика. На выходе нз дозатора насыщенный воздух смешивается с чистым воздухом, проходящим над днищем поршня, и поступает в зону дыхания пациента. В за30 висимости от положения поршня через зону
379270
3 I
Г. 1 — F
Составитель Е. Ланцбург
Текред Г. Дворина
Корректор А. Степанова
Редактор Н. Спиридонова
Заказ !722/17 Изд. № 1398 Тираж 467 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раугиская наб., д. 4/5
Типография, пр. Сапунова, 2 насыщения может проходить большая или меньшая часть воздуха (промежуточные положения) или весь воздух (крайнее верхнее положение). При крайнем нижнем положении полость насыщения полностью перекрыта, и в зону дыхания поступает только чистый воздух. Изменение положения поршня относительно окон производится вращением гайки 4 управления. При этом винт 8 совершает поступательное движение вверх или вниз, и соответственно изменяется положение поршня.
Связанный с винтом штифт 18 и указатель 14 перемещается по продольным пазам 12, занимая положение, соответствующее определенному перекрытию окон, и указывая концентрацию вдыхаемых паров наркотических препаратов.
Предмет изобретения
Дозатор наркотических веществ, содержащий корпус, крышку, емкость, входной и выходной штуцеры и поршень, отличающийся тем, что, с целью повышения точности регулировки концентрации различных наркотических веществ, упрощения конструкции и уменьшения сопротивления вдоху, он оснащен винтовой парой, штифтом-фиксатором, указателем концентрации паров наркотических веществ, и направляющими пазами, на обеих сторонах коТ5 торых нанесены шкалы в соответствии с числом наркотических веществ.
