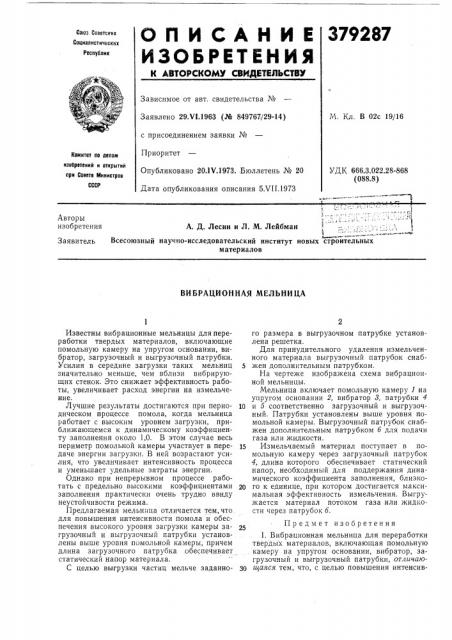

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

379287

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В 02с 19!16

Заявлено 29.VI.1963 (Ж 849767/29-14) с присоединением заявки №

Приоритет

Опубликовано 20.1Ч.1973.,Бюллетень № 20

Дата опубликования описания 5.VII.1973

Комитет по делам изабретеиий и открытий при Совете Рвииистрав

СССР

УДК 666.3.022.28-868 (088.8) Авторы изобретения

A. Д. Лесин и Л. М. Лейбман

Всесоюзный научно-исследовательский институт новых строительных материалов

Заявитель

ВИБРАЦИОННАЯ МЕЛЪНИЦА

Известны вибрационные мельницы для переработки твердых материалов, включающие помольную камеру на упругом основании, вибратор, загрузочный и выгрузочный патрубки.

Усилия в середине загрузки таких мельниц значительно меньше, чем вблизи вибрирующих стенок. Это снижает эффективность работы, увеличивает расход энергии на измельчение.

Лучшие результаты достигаются при периодическом процессе помола, когда мельница работает с высоким уровнем загрузки, приближающемся к динамическому коэффициенту заполнения около 1,0. В этом случае весь периметр помольной камеры участвует в передаче энергии загрузки. В ней возрастают усилия, что увеличивает интенсивность процесса и уменьшает удельные затраты энергии.

Однако при непрерывном процессе работать с предельно высокими коэффициентами заполнения практически очень трудно ввиду неустойчивости режима.

Предлагаемая мельница отличается тем, что для повышения интенсивности помола и обеспечения высокого уровня загрузки камеры загрузочный и выгрузочный патрубки установлены выше уровня помольной камеры, причем длина загрузочного патрубка обеспечивает статический напор материала.

С целью выгрузки частиц мельче заданного размера в выгрузочном патрубке установлена решетка.

Для принудительного удаления измельченного материала выгрузочный патрубок снаб5 жен дополнительным патрубком.

На чертеже изображена схема вибрационной мельницы.

Мельница включает помольную камеру 1 на упругом основании 2, вибратор 8, патрубки 4

10 и б соответственно загрузочный и выгрузочный. Патрубки установлены выше уровня помольной камеры. Выгрузочный патрубок снабжен дополнительным патрубком б для подачи газа или жидкости.

15 Измельчаемый материал поступает в помольную камеру через загрузочный патрубок

4, длина которого обеспечивает статический напор, необходимый для поддержания динамического коэффициента заполнения, близко20 го к единице, при котором достигается максимальная эффективность измельчения. Выгружается материал потоком газа или жидкости через патрубок б.

Предмет изобретения

1. Вибрационная мельница для переработки твердых материалов, включающая помольную . камеру на упругом основании, вибратор, загрузочный и выгрузочный патрубки, отличаюи1аяся тем, что, с целью повышения интенсив379287

Составитель Н. Бибииа

Техред Г. Дворина

Редактор Б. Федотов

Корректоры: В. Петрова и Л. Корогод

Заказ 1828/16 Изд. № 1419 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и. открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ности процесса помола и обеспечения высокого уровня загрузки камеры, мельница выполнена с загрузочным и выгрузочным патрубками, установленными выше уровня помольной камеры, причем загрузочный патрубок имеет длину, при которой обеспечивается статический напор материала.

2. Вибрационная мельница по п. 1, отличаюи1аяся тем, что, с целью обеспечения выгрузки частиц менее заданного размера, в выгрузочном патрубке установлена решетка.

3. Вибрационная мельница по п. 1, отличаю

5 и1аяся тем, что, с целью принудительного удаления измельченного материала, выгрузочный патрубок снабжен дополнительным патрубком для подачи газа или жидкости.
