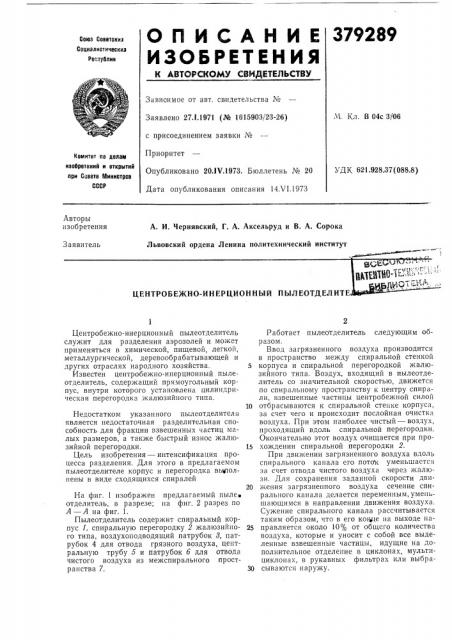

О П И С А Н И Е 379289

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическил

Реслублин

Зависимое от авт, свидетельства ¹

М. Кл. В 04с 3 /06

Заявлено 27.1.1971 (№ 1615903/23-26) с присоединением заявки №

Приоритет

Опубликовано 20ЛУ.1973. Бюллетень № 20

Дата опубликования описания 14Х1.1973

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 62 1 928.37(088 8) Авторы изобретения

А. И, Чернявский, Г. А. Аксельруд и В. А. Сорока

Львовский ордена Ленина политехнический институт

Заявитель

«

) ЦЕНТРОБЕЖНО-ИНЕРЦИОННЫЙ ПЫЛ ЕОТДЕЛИТЕ

Центробежно-инерционный пылеотделитель служит для разделения аэрозолей и может применяться в химической, пищевой, легкой, металлургической, деревообрабатывающей и других отраслях народного хозяйства, Известен центробежно-инерционный пылеотделитель, содержащий прямоугольный корпус, внутри которого установлена цилиндрическая перегородка жалюзийного типа, Недостатком указанного пылеотделителя является недостаточная разделительная способность для фракции взвешенных частиц малых размеров, а также быстрый износ жалюзийной перегородки.

Цель изобретения — интенсификация процесса разделения. Для этого в предлагаемом пылеотделителе корпус и перегородка вьвполпены в виде сходящихся спиралей

На фиг. 1 изображен предлагаемый пыле отделитель, в разрезе; на фиг. 2 разрез по

А — А на фиг. 1.

Пылеотделитель содержит спиральный корпус 1, спиральную перегородку 2 жалюзийпого типа, воздухоподводящий патрубок 8, патрубок 4 для отвода грязного воздуха, центральную трубу б и патрубок б для отвода чистого воздуха из межспирального пространства 7.

Работает пылеотделитель следующим ооразом.

Ввод загрязненного воздуха производится в пространство между спиральной стенкой

5 корпуса и спиральной перегородкой жалюзийного типа. Воздух, входящий в пылеотделитель со значительной скоростью, движется по спиральному пространству к центру спирали, взвешенные частицы центробежной силой

10 отбрасываются к спиральной стенке корпуса, за счет чего и происходит послойная очистка воздуха. При этом наиболее чистый — воздух, проходящий вдоль спиральной перегородки.

Окончательно этот воздух очищается при про15 хождении спиральной перегородки 2.

При движении загрязненного воздуха вдоль спирального канала его поток уменьшается за счет отвода чистого воздуха через жалюзи. Для сохранения заданной скорости дви20 жения загрязненного воздуха сечение спирального канала делается переменным, уменьшающимся в направлении движения воздуха.

Сужение спирального канала рассчитывается таким образом, что в его конце на выходе на25 правляется около 10% от общего количества воздуха, которые и уносит с собой все выделенные взвешенные частицы, идущие на дополнительное отделение в циклонах, мультициклонах, в рукавных фильтрах или выбра30 сыва ются наружу.

379289

Составитель Э. Андреева

Техред Г. Дворина Корректор Н, Прокуратова

Редактор И. Воликова

Заказ 1929/4 Изд. № 1407 Тираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Очищенный воздух, проходя через зкалюзийную перегородку, попадает в спиральное пространство 7, откуда и выводится наружу, Предмет изобретения

Центробежно-инерционный пылеотделитель, содержащий прямоугольный корпус, внутри которого установлена цилиндрическая перегородка жалюзийного типа, отличающийся тем, что, с целью интенсификации процесса разделения корпус и перегородка выполнены в виде сходяшнхся спиралей.
