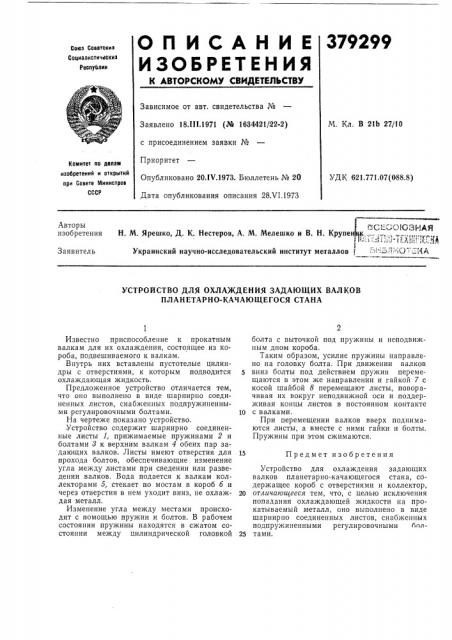

О П И С А Н И Е 379299

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиэ

Социалистическиэ

Республин

Зависимое от авт, свидетельства №

Заявлено 18 111.1971 (№ 1634421/22-2) с присоединением заявки №

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 28Х1.1973

М. Кл. В 21b 27/10

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.07(088.8) Авторы изобретения

Н. М. Ярешко, Д, К. Нестеров, А, М. Мелешко и В. Н. Крупе

Украинский научно-исследовательский институт металлов -- =.".! О::-ХА

Заявитель

УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ ЗАДАЮЩИХ ВАЛКОВ

ПЛАНЕТАРНО-КАЧАЮЩЕГОСЯ СТАНА

15 Предмет изобретения

Известно приспособление к прокатным валкам для их охлаждения, состоящее из короба, подвешиваемого к валкам.

Внутрь них вставлены пустотелые цилиндры с отверстиями, к которым подводится охлаждающая жидкость.

Предложенное устройство отличается тем, что оно выполнено в виде шарнирно соединенных листов, снабженных подпружиненными регулировочными болтами.

На чертеже показано устройство.

Устройство содержит шарнирно соединенные листы 1, прижимаемые пружинами 2 и болтами 8 к верхним валкам 4 обеих пар задающих валков. Листы имеют отверстия для прохода болтов, обеспечивающие изменение угла между листами при сведении или разведении валков. Вода подается к валкам коллекторами 5, стекает по мостам в короб б и через отверстия в нем уходит вниз, не охлаждая металл.

Изменение угла между местами происходит с помощью пружин и болтов. В рабочем состоянии пружины находятся в сжатом состоянии между цилиндрической головкой болта с выточкой под пружины и неподвижным дном короба.

Таким образом, усилие пружины направлено на головку болта. При движении валков вниз болты под действием пружин перемещаются в этом же направлении и гайкой 7 с косой шайбой 8 перемещают листы, поворачивая их вокруг неподвижной оси и поддерживая концы листов в постоянном контакте

10 с валками, При перемещении валков вверх поднимаются листы, а вместе с ними гайки и болты.

Пружины при этом сжимаются.

Устройство для охлаждения задающих валков планетарно-качающегося стана, содержащее короб с отверстиями и коллектор, 20 отличающееся тем, что, с целью исключения попадания охлаждающей жидкости на прокатываемый металл, оно выполнено в виде шарнирно соединенных листов, снабженных подпружиненными регулировочными бол25 тами.,379299
