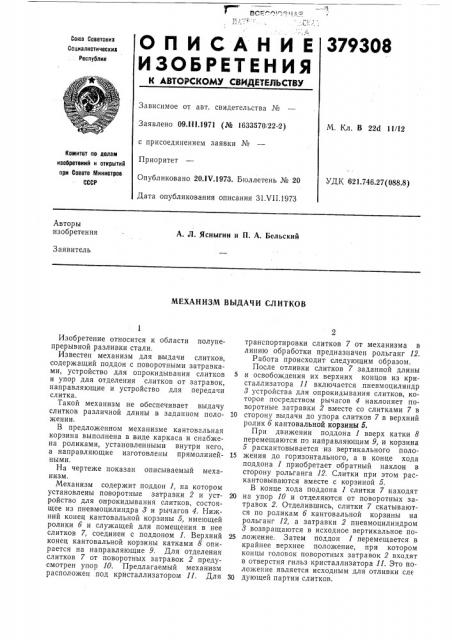

МЕХАНИЗМ ВЫДАЧИ СЛИТКОВ

Изобретение относится к области полунепрерывной разливки стали.

Известен механизм для выдачи слитков, содержащий поддон с поворотными затравками, устройство для опрокидывания слитков и упор для отделения слитков от затравок, направляющие и устройство для передачи слитка.

Такой механизм не обеспечивает выдачу слитков различной длины в заданном положении.

В предложенном механизме кантовальная корзина выполнена в виде каркаса и снабжена роликами, установленными внутри него, а направляющие изготовлены прямолинейными.

На чертеже показан описываемый механизм.

Механизм содержит поддон 1, на котором установлены поворотные затравки 2 и устройство для опрокидывания слитков, состоящее из пневмоцилиндра 8 и рычагов 4. Нижний конец кантовальной корзины 5, имеющей ролики б и служащей для помещения в нее слитков 7, соединен с поддоном 1. Верхний конец кантовальной корзины катками 8 опирается на направляющие 9. Для отделения слитков 7 от поворотных затравок 2 предусмотрен упор 10. Предлагаемый механизм расположен под кристаллизатором П. Для транспортировки слитков 7 от механизма в линию обработки предназначен рольганг 12.

Работа происходит следующим образом.

После отливки слитков 7 заданной длины

5 и освобождения их верхних концов из кристаллизатора 11 включается пневмоцилиндр

8 устройства для опрокидывания слитков, которое посредством рычагов 4 наклоняет поворотные затравки 2 вместе со слитками 7 в

I0 сторону выдачи до упора слитков 7 в верхний ролик б кантовальной корзины 5.

При движении поддона 1 вверх катки 8 перемещаются по направляющим 9, и корзина

5 раскантовывается из вертикального поло15 жения до горизонтального, а в конце хода поддона 1 приобретает обратный наклон в сторону рольганга 12. Слитки при этом раскантовываются вместе с корзиной 5.

В конце хода поддона 1 слитки 7 находят

20 на упор 10 и отделяются от поворотных затравок 2. Отделившись, слитки 7 скатываются по роликам б кантовальной корзины на рольганг 12, а затравки 2 пневмоцилиндром

8 возвращаются в исходное вертикальное по25 ложение. Затем поддон 1 перемещается в крайнее верхнее положение, при котором концы головок поворотных затравок 2 входят в отверстия гильз кристаллизатора П. Это положение является исходным для отливки сле

30 дующей партии слитков.

Предмет изобретения

Механизм выдачи слитков для машины полунепрерывной разливки металлов, включающий,поддон с поворотными затравками, устройство для опрокидывания слитков, упор для отделения слитков от затравок, канто379308 вальную корзину и направляющие, отличаюи1ийся тем, что, с целью обеспечения выдачи слитков любой длины в заданном положении, кантональная корзина выполнена в виде каркаса и снабжена роликами, установленными внутри него, а направляющие выполнены прямолинейными.
