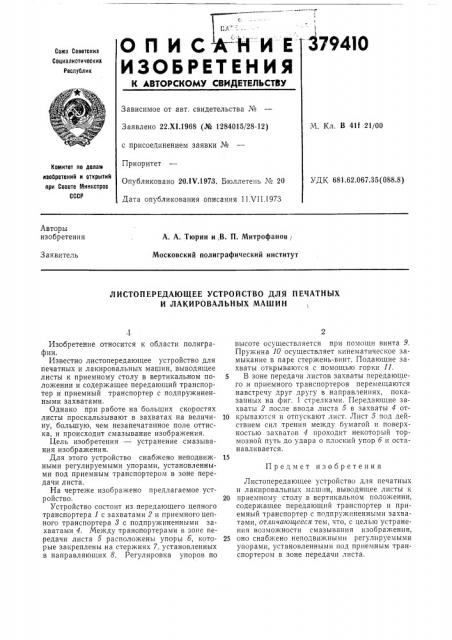

О П И С* Н И Е 37941 с

Сова Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22.XI.1968 (№ 1284015/28-12) с присоединением заявки №

Приоритет

Опубликовано 20.1Ч.1973. Бюллетень ¹ 20

Дата опубликования описания II.VII.1973

М. Кл. В 44f 21/00 йомитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.62.067.35(088.8) Авторы изобретения

А. А. Тюрин и;В. П. Митрофанов

Московский полиграфический институт

Заявитель

ЛИСТОПЕРЕДАЮЩЕЕ УСТРОЙСТВО ДЛЯ ПЕЧАТНЫХ

И ЛАКИРОВАЛЬНЫХ МАШИН

Предмет изобретения

Изобретение относится к области полиграфии.

Известно листопередающее устройство для печатных и лакировальных машин, выводящее листы к приемному столу в вертикальном положении и содержащее передающий транспортер и приемный транспортер с подпружиненными захватами.

Однако при работе на больших скоростях листы проскальзывают в захватах на величину, большую, чем незапечатанное поле оттиска, и происходит смазывание изображения.

Цель изобретения — устранение смазывания изображения.

Для этого устройство снабжено неподвижными регулируемыми упорами, установленными под приемным транспортером в зоне передачи листа.

На чертеже изображено предлагаемое устройство.

Устройство состоит из передающего цепного транспортера 1 с захватами 2 и приемного цепного транспортера 3 с подпру>киненными захватами 4. Между транспортерами в зоне передачи листа 5 расположены упоры б, которые закреплены на стержнях 7, установленных в направляющих 8. Регулировка упоров по высоте осуществляется при помощи винта 9.

Пру>кина 10 осуществляет кинематическое замыкание в паре стержень-винт. Подающие захваты открываются с помощью горки 11.

5 В зоне передачи листов захваты передающего и приемного транспортеров перемещаются навстречу друг другу в направлениях, показанных на фиг. 1 стрелками. Передающие захваты 2 после ввода листа 5 в захваты 4 от10 крываются и отпускают лист. Лист 5 под действием сил трения между бумагой и поверхностью захватов 4 проходит некоторый тормозной путь до удара о плоский упор б и останавливается.

Листопередающее устройство для печатных и лакировальных машин, выводящее листы и

20 приемному столу в вертикальном положении, содержащее передающий транспортер и приемный транспортер с подпружиненными захватами, отличающееся тем, что, с целью устранения возможности смазывания изображения, 25 оно снабжено неподвижными регулируемыми упорами, установленными под приемным транспортером в зоне передачи листа. 379410
