Реферат



хiы . -:-: 4+ЧфФ бмвтлтслв

79414

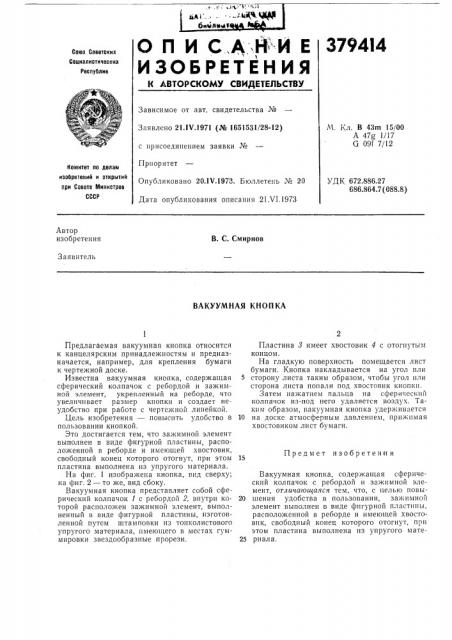

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 21.1Ч.1971 (№ 1651531/28-12) с присоединением заявки №

Приоритет

Опубликовано 20.1V.1973. Бюллетень № 20

Дата опубликования описания 21.VI.1973

N. Кл. В 43m 15/ОО

А 47g 1/17

G 09(7/12

Комитет flo делам изобретений и открытий при Совете Министров

СССР

УДК 672.886.27

686.864.7 (088.8) Автор изобретения

В. С. Смирнов

Заявитель

ВАКУУМНАЯ КНОП КА

Предлагаемая вакуумная кнопка относится к канцелярским принадлежностям и предназначается, например, для крепления бумаги к чертежной доске.

Известна вакуумная кнопка, содержащая сферический колпачок с ребордой и зажимной элемент, укрепленный на реборде, что увеличивает размер кнопки и создает неудобство при работе с чертежной линейкой.

Цель изобретения — повысить удобство в пользовании кнопкой, Это достигается тем, что за>кимной элемент выполнен в виде фигурной пластины, расположенной в реборде и имеющей хвостовик, свободный конец которого отогнут, при этом пластина выполнена из упругого материала.

На фиг. 1 изобра>кена кнопка, впд сверху; на фиг. 2 — то же, вид сбоку.

Вакуумная кнопка представляет собой сферический колпачок (с ребордой 2, внутри которой расположен зажимной элемент, выполненный в виде фигурной пластины, изготовленной путем штамповки из тонколистового упругого материала, имеющего в местах гуммировки звездообразные прорези.

Пластина 3 имеет хвостовик 4 с отогнутым концом.

На гладкую поверхность помещается лист бумаги. Кнопка накладывается на угол или

5 сторону листа таким образом, чтобы угол пли сторона листа попали под хвостовик кнопки.

Затем нажатием пальца на сферический колпачок из-под него удаляется воздух. Таким образом, вакуумная кнопка удерживается

10 на доске атмосферным давлением, прижимая хвостовиком лист бумаги.

Предмет изобретен ия

Вакуумная кнопка, содержащая сферический колпачок с ребордой и зажимной элемент, отличающаяся тем, что, с целью повы20 шения удобства в пользовании, зажимной элемент выполнен в виде фигурной пластины, расположенной в реборде и имеющей хвостовик, свободный конец которого отогнут, прп этом пластина выполнена пз упругого мате25 риала.

379414

E е

Фиг. 1
