Реферат

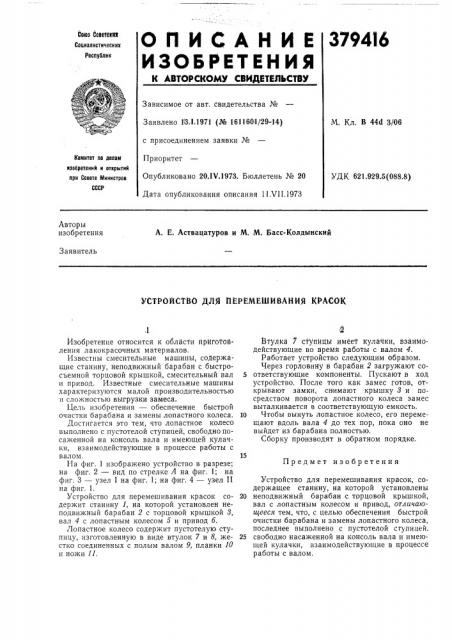

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советбкйй

Соииалистическик

3194I6

Республик

Зависимое от авт. свидетельства №

Заявлено 13.1.1971 (№ 1611601/29-14) с присоединением заявки №

Приоритет

Опубликовано 20ЛЧ.1973. Бюллетень № 20

Дата опубликования описания 11.VII.1973

М. Кл. В 44й 3/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.929.5(088.8) Авторы изобретения

А. Е. Аствацатуров и М..М. Басс-Колдынский

Заявитель

УСТРОЙСТВО ДЛЯ ЙЕРЕМЕШЙВАНИЯ КРАСОК

Изобретение относится к области прйготойления лакокрасочных материалов.

Известны смесительные машины, содержащие станину, неподвижный барабан с быстросъемной торцовой крышкой, смесительный вал и привод. Известные смесительные машины характеризуются малой производительностью и сложностью выгрузки замеса.

Цель изобретения — обеспечение быстрой очистки барабана и замены лопастного колеса.

Достигается это тем, что лопастное колесо выполнено с пустотелой ступицей, свободно посаженной на консоль вала и имеющей кулачки, взаимодействующие в процессе работы с валом.

На фиг. 1 изображено устройство в разрезе; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1; на фиг. 4 — узел П на фиг. 1.

Устройство для перемешивания красок содержит станину 1, на которой установлен неподвижный барабан 2 с торцовой крышкой 8, вал 4 с лопастным колесом б и привод б.

Лопастное колесо содержит пустотелую ступицу, изготовленную в виде втулок 7 и 8, жестко соединенных с полым валом 9, планки 10 и ножи 11.

Втулка 7 ступйцы имеет кулаЧки, йзаиМодействующие во время работы с валом 4.

Работает устройство следующим образом.

Через горловину в барабан 2 загружают со5 ответствующие компоненты. Пускают в ход устройство. После того как замес готов, открывают замки, сн имают крышку 3 и посредством поворота лопастного колеса замес выталкивается в соответствующую емкость.

10 Чтобы вынуть лопастное колесо, его перемещают вдоль вала 4 до тех пор, пока оно не выйдет из барабана полностью.

Сборку производят в обратном порядке.

Предмет изобретения

Устройство для перемешивания красок, содержащее станину, на которой установлены

20 неподвижный барабан с торцовой крышкой, вал с лопастным колесом и привод, отлачаюи1ееся тем, что, с целью обеспечения быстрой очистки барабана и замены лопастного колеса, последнее выполнено с пустотелой ступицей.

25 свободно насаженной на консоль вала и имеющей кулачки, взаимодействующие в процессе работы с валом.

3794 1 6

Узел 1
