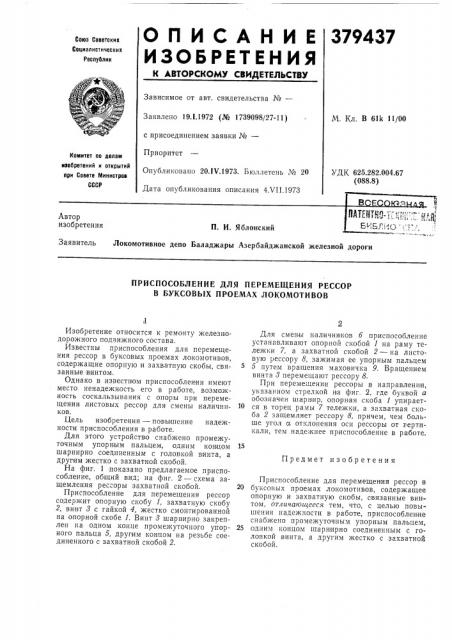

Реферат



OnИСЛНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистнческик

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 61k 11/00

Заявлено 19.1.1972 (№ 1739098/27-11) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 4Х11.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 625.282.004.67 (088.8) Автор изобретения

П. И. Яблонский

Заявитель Локомотивное депо Баладжары Азербайджанской железной дороги

ПРИСПОСОБЛЕНИЕ ДЛЯ ПЕРЕМЕЩЕНИЯ РЕССОР

В БУКСОВЫХ ПРОЕМАХ ЛОКОМОТИВОВ

Предмет изобретения

Изобретение относится к ремонту железнодорожного подвижного состава.

Известны приспособления для перемещения рессор в буксовых проемах локомотивов, содержащие опорную и захватную скобы, связанные винтом.

Однако в известняком приспособлении имеют место ненадежность его в работе, возможность соскальзывания с опоры при перемещении листовых рессор для смены наличников.

Цель изобретения — повышение надежности приспособления в работе.

Для этого устройство снабжено промежуточным упорным пальцем, одним концом шарнирно соединенным с головкой винта, а другим жестко с захватной скобой.

На фиг. 1 показано предлагаемое приспособление, общий вид; на фиг. 2 — схема защемления рессоры захватной скобой.

Приспособление для перемещения рессор содержит опорную скобу 1, захватную скобу

2, винт 8,с гайкой 4, жестко смонтированной на опорной скобе 1. Винт 8 шарнирно закреплен на одном конце промежуточного упорного пальца 5, другим концом на резьбе соединенного с захватной скобой 2.

Для смены наличников б приспособление устанавливают опорной скобой 1 на раму тележки 7, а захватной скобой 2 — на листовую рессору 8, зажимая ее упорным пальцем

5 путем вращения маховичка 9. Вращением винта 8 перемещают рессору 8.

При перемещении рессоры в направлении, указанном стрелкой н а фиг. 2, где буквой а обозначен шарнир, опорная скоба 1 упирает1о ся в торец рамы 7 тележки, а захватная скоба 2 защемляет рессору 8, причем, чем больше угол а отклонения оси рессоры от гертикали, тем надежнее приспособление в работе.

Приспособление для перемещения рессор в

20 буксовых проемах локомотивов, содержащее опорную и захватную скобы, связанные винтом, отличающееся тем, что, с целью повышения надежности в работе, приспособление снабжено промежуточным упорным пальцем, 25 одним концом шарнирно соединенным с головкой винта, а другим жестко с захватной скобой.

379437
