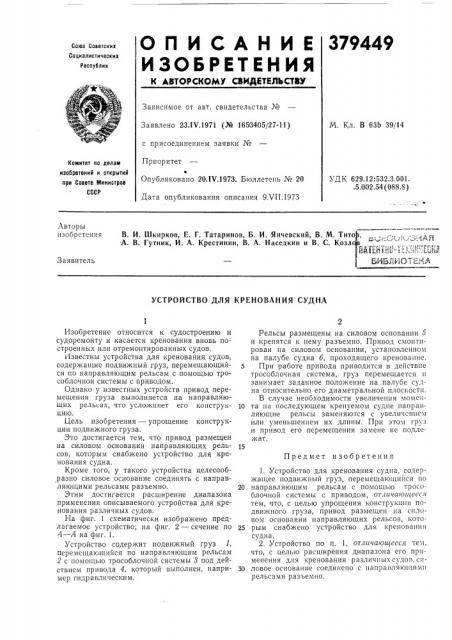

О П И С А Н И Е 379449
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
М, Кл. В 6 ЗЬ 39/14
Заявлено 2 3.IV.1971 (№ 165i34i05/27-11) с присоединением заявки №
Приоритет
Комитет по делам изобретений и открытий при Совете тйинистрое
СССР
УДК 629.12:532.3.001. .5.002.54 (088,8) Опубликовано 20.1Ч.1973. Бюллетень № 20
Дата опубликования описания 9.VII.1973
Авторы изобретения
В. И. Шкирков, Е. Г, Татаринов, Б, И. Янчевский, В, М. Тито, А. В. Гутник, И. А. Крестинин, В. А, Наседкин и В. С. Козл
ЙЕ1! 1 ;I. - „ : s, ç!:: !:сгтЫ 1 1ггХг1ю(Р г а А
Заявитель
УСТРОЙСТВО ДЛЯ КРЕНОВАНИЯ СУДНА
Предмет изобретения
Изобретение относится к судостроению и судоремонту и касается кренования вновь построенных или отремонтированных судов.
Известны устройства для кренования судов, содержащие подвижный груз, перемещающийся по направляющим рельсам с помощью трособлочнои системы с приводом.
Однако у известных устройств привод перемещения груза выполняется на направляющих рельсах, что усложггяет его конструкцию.
Цель изобретения — упрощение конструкции подвижного груза.
Это достигается тем, что привод размещен на силовом основании направляющих рельсов, которым снабжено устройство для кренования судна.
Кроме того, у такого устройства целесообразно силовое основание соединять с направляющими рельсами разъемно.
Этим достигается расширение диапазона применения описываемого устройства для кренования различных судов.
На фиг.. 1 схематически изображено предлагаемое устройство; на фиг. 2 — сечение по
4 — А на фиг. 1.
Устройство содержит подвижный груз 1, перемещагощийся по направляющим рельсам
2 с помощью трособлочной системы 8 под действием привода 4, который выполнен, например гидравлическим.
Рельсы размещены на силовом основании б и крепятся к нему разъемно. Привод смонтирован на силовом основании, установленном на палубе судна б, проходящего кренование.
5 При работе привода приводится в действие трособлочная система, груз перемещается н занимает заданное положение на палубе судна относительно его диаметральной плоскост t.
В случае необходимости увеличения момен10 та па последующем кренуемом судне направляющие рельсы заменяются с увеличением или уменьшением их длины. При этом груз и привод его перемещения замене не подлежат.
1. Устройство для кренования судна, содержащее подвижный груз, перемещающиися по
20 направляющим рельсам с помощью трособлочной системы с приводом, отличагоигеес» тем, что, с целью упрощения конструкции подвижного груза, привод размещен на силовом основании направляющих рельсов, кото25 рым снабжено устройство для кренования судна.
2. Устройство по п. 1, отличающееся тем, что, с целью расширения диапазона его применения для кренования различных судов,си30 ловое основание соединено с направлягощимн рельсами разъемно.
379449 б 5 Рыг. 1
Риг. 2
