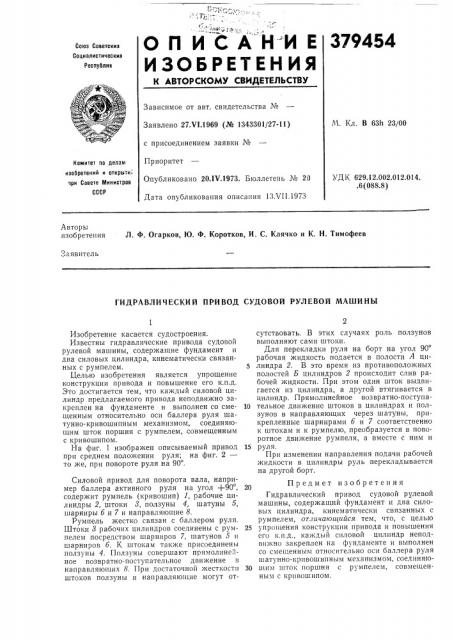

ГИДРАВЛИЧЕСКИЙ ПРИВОД СУДОВОЙ РУЛЕВОЙ МАШИНЫ

Изобретение касается судостроения.

Известны гидравлические привода судовой рулевой машины, содержащие фундамент и два силовых цилиндра, кинематически связанных с румпелем.

Целью изобретения является упрощение конструкции привода и повышение его к.п.д.

Это достигается тем, что каждый силовой цилиндр предлагаемого привода неподвижно закреплен на фундаменте и выполнен со смещенным относительно оси баллера руля шатунно-кривошипным механизмом, соединяющим шток поршня с румпелем, совмещенным с кривошипом.

На фиг. 1 изображен описываемый привод при среднем положении руля; на фиг. 2— то же, при повороте руля на 90 .

Силовой привод для поворота вала, например баллера активного руля на угол +90, содержит румпель (кривошип) 1, рабочие цилиндры 2, штоки 8, ползуны 4, шатуны 5, шарниры б и 7 и направляющие 8.

Румпель жестко связан с баллером руля.

Штоки 8 рабочих цилиндров соединены с румпелем посредством шарниров 7, шатунов 5 и шарниров б. К штокам также присоединены ползуны 4. Ползуны совершают прямолинейное возвратно-поступательное движение в направляющих 8. При достаточной жесткости штоков ползуны и направляющие могут отсутствовать. В этих случаях роль ползунов выполняют сами штоки.

Для перекладки руля на борт на угол 90 рабочая жидкость подается в полости А ци5 линдра 2. В это время из противоположных полостей Б цилиндров 2 происходит слив рабочей жидкости. При этом один шток выдвигается из цилиндра, а другой втягивается в цилиндр. Прямолинейное возвратно-поступа10 тельное движение штоков в цилиндрах и ползунов в направляющих через шатуны, прикрепленные шарнирами б и 7 соответственно к штокам и к румпелю, преобразуется в поворотное движение румпеля, а вместе с ним и

15 руля.

Г1ри изменении направления подачи рабочей жидкости в цилиндры руль перекладывается на другой борт.

Предмет изобретения

Гидравлический привод судовой рулевой машины, содержащий фундамент и два силовых цилиндра, кинематическп связанных с румпелем, отличающийся тем, что, с целью

25 упрощения конструкции привода и повышения

его к.п.д., каждый силовой цилиндр неподви>кно закреплен на фундаменте и выполнен со смещенным относительно оси баллера руля шатунно-кривошипным механизмом, соединяю30 шим шток поршня с румпелем, совмещенным с крпвошппом, 379454
