Реферат

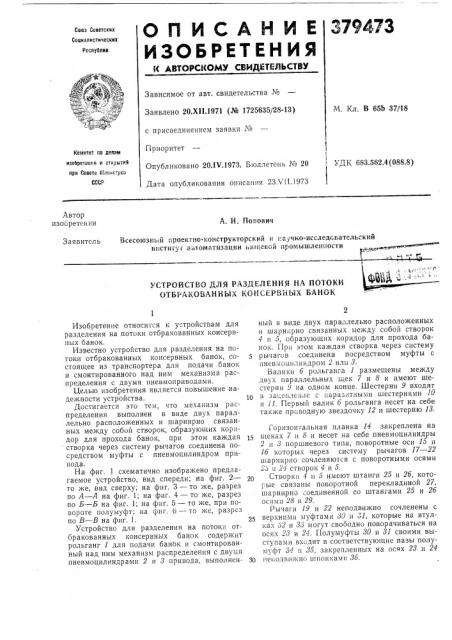

ОП ИСАНИЕ изоьгитения

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сои!з Советских

Социавистииеских

Респ!!Опии

Зависимое от авт. свидетельства ¹

Заявлено 20.XI1.1971 (№ 1725635128-13) с присоединением заявки №

Приоритет

Опубликовано 20.1Ч.1973. Бюллетень № 20

Дата опубликования описаштя 23.Ч|1.1973

M. Кл. В 65Ь 37/18

УДК 683.562.4(088.8) !

Комитет по девам изабретеиии и открытий при Совете Мииистрсо

Автор изобретения

A. И. Попович

Мсесо!озт!ь!й проекгно-конструкторский и научно-исследовательский ит!ститут автоматизации и!!!евои промышленности

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ НА ПО1 ОКИ

ОТБРАКОВАННЫХ КОНСЕРВНЫХ БАНОК

Изобретение относится к устройствам для разделения на потоки отбракованных консервных банок.

Известно устройство для разделения на потоки отбракованных консервных банок, состоящее из транспортера для подачи банок и смонтированного над ним механизма распределения с двумя пневмоприводав!и.

Целью изобретения является повышение надежности устройства.

Достигается это тем, что механизм распределения выполнен в виде двух параллельно расположенных и шарнирно связанных между собой створок, образующих коридор для прохода банок, при этом каждая створка через систему рычагов соединена посредством муфты с пневмоцилиндром привода.

На фиг. 1 схематично изображено предлагаемое устройство, вид спереди; на фиг. 2— то же, вид сверху; на фиг. 3 — то же, разрез по А — А на фиг. 1; на фиг. 4 — то же, разрез по Б — Б на фиг. 1; на фиг. 5 — то же, при повороте полумуфт; на фиг. 6 — то же, разрез по  — В на фиг. 1.

Устройство для разделения на потоки отбракованных консервных банок содержит рольганг 1 для подачи банок и смонтированный над ним механизм распределения с двумя пневмоцилиндрами 2 и 8 привода, выполненный в виде двух параллельно расположенных и шарн!-;рно связанных между собой створок

4 и 5, образующих коридор для прохода банок. При этом каждая створка через систему рычагов соединена посредством муфты с пневмоцилиндром 2 или 8.

Валики б рольганга 1 размещены между двух параллельных шек 7 и 8 и имеют шестерни 9»а одном конце. Шестерни 9 входят

1р в зацепление с паразр!тг!ы.1!и шестернями и 11. Первый валик б рольганга несет на себе также приводную звездочку 12 и шестерню 13.

1 оризонтальная планка 14 закреплена на у щеках 7 и 8 и несет на себе пневмоцилиндры

2 и 8 поршневого типа, поворотные оси 15 и

1б которых через систему рычагов 17 — 22 шарнирно сочленяются с поворотными осями

28 и 24 створок 4 и 5.

Створки 4 и 5 имеют штанги 25 и 2б, которые связаны поворотной перекладиной 27, шарнирно соединенной со штангами 25 и 2б осями 28 и 29.

Рычаги 19 и 22 неподвижно сочленены с верхними муфтами 80 и 81, которые на втулках 32 и 33 могут свободно поворачиваться на осях 28 и 24. Полумуфты 80 и 31 своими выступами входят в соответствующие пазы полумуфт 84 и 85, закрепленных на осях 28 и 24

3Q !!е!iодвижно п!понкам!! 3б.

Щеки 7 и 8 стянуты перекладинами 87 — 89.

Шестерни 9 валиков б рольганга 1 и паразитные шестерни 10 и 11 размещены в масляной ванне 40.

Угол поворота осей 15 и 1б пневмоцилиндров 2 и 8 регулируется винтами соответственно 41, 42 и 48, 44.

Устройство крепится к выходу транспортера болтами 45 и 4б. Звездочка 47 является натяжной для приводной цепи 48, которая вращает звездочку 49.

Командные сигналы поступают в штуцера

59 и 51. Возврат пневмоцилиндров в исходное положение производится сигналами через штуцера 52 и 58.

У стройство работает следующим образом.

От контрольно-весового автомата консервные банки поступают на среднюю часть рольганга 1 в коридор, образованный двумя створками 4 и 5. От приводной цепи 48 получает вращение звездочка 12 и сидяш,ая с ней на одном валу шестерня 18, которая зацепляется с первой паразитной шестерней 11. Одновременно шестерня 11 зацепляется с шестерней второго и третьего валика б рольганга 1, изменяя направление их вращения. Третий валик рольганга 1 передает вращение на вторую паразитную шестерню 10 и т. д.

Таким образом, все валики рольганга вращаются в одну сторону и перемещают банку в левую сторону. При поступлении команды

«недовес» в штуцер 51 поворачивается ось 1б и отводит влево рычаги 20 — 22. При этом поворачивается против часовой стрелки полу379473 муфта 86 которая, толкая выступ полумуфты

81, отводит в левую сторону штангу 2б.

Благодаря шарнирной связи штанги 2б со штангой 25 через перекладину 27 штанга 25

5 также поворачивается в левую сторону, При этом полумуфта 84 поворачивается против часовой стрелки, а полумуфта 80 остается на месте.

Таким образом пневмоцилиндр 2 не участl0 вует в этом движении и остается готовым к исполнению своей команды. При поступлении нескольких команд одинакового знака створки

4 и 5, образующие коридор, практически остаются на месте.

15 При поступлении команды «перевес» в штуцер 50 устройство работает как и при команде

«недовес», по створки 4 и 5 перемещаются

B правую сторону без участия пневмоцилиндра 8.

Предмет изобретения

Устройство для разделения на потоки отбракованных консервных банок, состоящее из

25 рольганга для подачи банок и смонтированного над ним механизма распределения с двумя пневмоприводами, отгичаюигееся тем, что, с целью повышения надежности в работе, механизм распределения выполнен в виде двух

30 параллельно расположенных и шарнирно связанных между собой створок, образующих коридор для прохода банок, при этом каждая створка через систему рычагов соединена посредством муфты с пневмоцилиндром при35 вода.
