Реферат



37952I

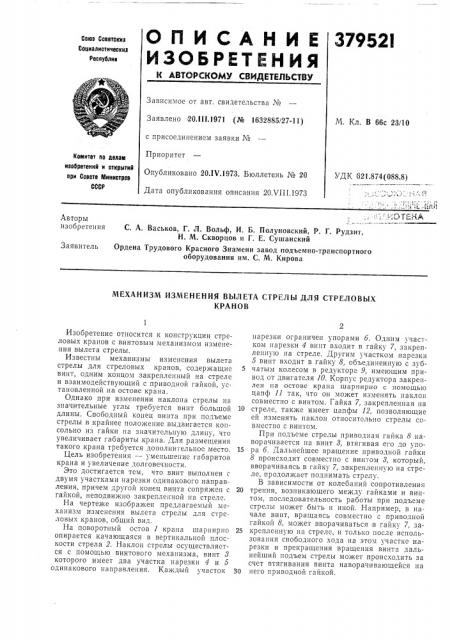

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социзлистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 20.111.1971 (№ 1632885/27-11) с присоединением заявки №

Приоритет

Опубликовано 20ЛЧ.1973. Бюллетень № 20

Дата опубликования описания 20.Ч111.1973

М. Кл. В 66с 23/10

Комитет ио делом изобретений и открытий ори Совете Министров

СССР

УДК G21.874(088.8) Авторы изобретения

С. А. Васьков, Г. Л. Вольф, И. Б. Полуновский, Р. Г, Рудзит, H. М. Скворцов и Г. Е. Сушанский

Ордена Трудового Красного Знамени завод подъемно-транспортного оборудования им. С. М, Кирова

Заявитель

МЕХАНИЗМ ИЗМЕНЕНИЯ ВЫЛЕТА СТРЕЛЫ ДЛЯ СТРЕЛОВЫХ

КРАНОВ

Изобретение относится к конструкции стреловых кранов с винтовым механизмом изменения вылета стрелы.

Известны механизмы изменения вылета стрелы для стреловых кранов, содержащие винт, одним концом закрепленный на стреле и взаимодействующий с приводной гайкой, установленной на остове крана.

Однако при изменении наклона стрелы на значительные углы требуется винт большой 10 длины. Свободный конец винта при подъеме стрелы и крайнее положение выдвигается копсольно из гайки па значительную длину, что увеличивает габариты крана. Для размещения такого крана требуется дополнительное место. 15

Цель изобретения — уменьшение габаритов крана и увеличение долговечности.

Это достигается тем, что винт выполнен с двумя участками нарезки одинакового направления, причем другой конец винта сопряжен с 20 гайкой, неподвижно закрепленной на стреле.

На чертеже изображен предлагаемый механизм изменения вылета стрелы для стреловых кранов, общий вид.

На поворотный остов 1 крана шарнирно 25 опирается качающаяся в вертикальной плоскости стрела 2. Наклон стрелы осуществляется с помощью винтового механизма, винт 8 которого имеет два участка нарезки 4 и 5 одинакового направления. Каждый участок 30 нарезки ограничен упорами 6. Одним участком нарезки 4 винт входит в гайку 7, закрепленную на стреле. Другим участком нарезки

5 винт входит в гайку 8, объединенную с зубчатым колесом в редукторе 9, имеющим привод от двигателя 10. Корпус редуктора закреплен па остове крана шарнирно с помощью цапф 11 так, что он может изменять наклон совместно с винтом. Гайка 7, закрепленная па стреле, также имеет цапфы 12, позволяющие ей изменять наклон относительно стрелы совместно с винтом.

При подъеме стрелы приводная гайка 8 наворачивается на винт 8, втягивая его до упора 6. Дальнейшее вращение приводной гайки

8 происходит совместно с винтом 8, который, вворачиваясь в гайку 7, закрепленную на стреле, продолжает поднимать стрелу.

B зависимости от колебаний сопротивления трения, возникающего между гайками и винтом, последовательность работы при подъеме стрелы может быть и иной. Например, в начале винт, вращаясь совместно с приводной гайкой 8, может вворачиваться в гайку 7, закрепленную на стреле, и только после использования свободного хода на этом участке нарезки и прекращения вращения винта дальнейший подъем стрелы может происходить за счет втягивания винта наворачивающейся на пего приводной гайкой.

379521

Предмет изобретения

Составитель Л. Максимова

Техред Г. Дворина

Корректоры: Е. Давыдкина и М. Коробова

Редактор Л. Ксенофонтова

Заказ 2190/6 Изд. Ко 1621 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография пр. Сапунова, 2

При опускании стрелы приводная гайка 8 вращается в другую сторону, при этом взаимодействие гаек с винтом происходит в обратной последовательности.

Механизм изменения вылета стрелы для стреловых кранов, содержащий винт, одним концом смонтированным на стреле и взаимо действующий с приводной гайкой, установленной на остове крана, отличающийся тем, что, с целью уменьшения габаритов крана и увеличения долговечности, винт выполнен с двумя участками нарезки одинакового направления, причем другой конец винта сопряжен со стрелой, посредством гайки неподвижно закрепленной на последней.
