»сесоюзнаг:~1

»сесоюзнаг:~1

Иллюстрации

Показать все

Реферат

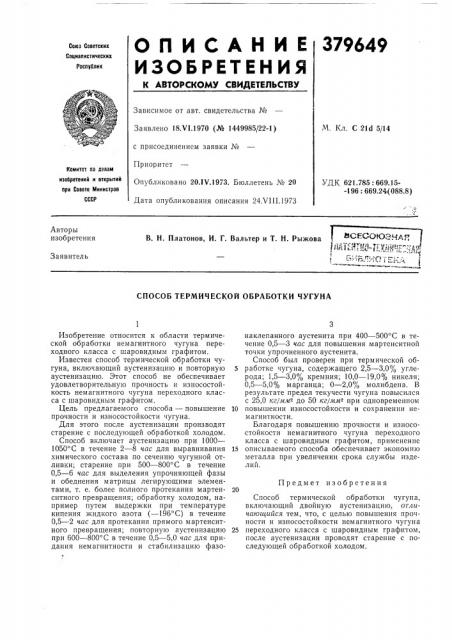

О П И С А Н И Е 379649

ИЗОбРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 21т1 5/14

Заявлено 18.Ч1.1970 (№ 1449985 22-1) с присоединением заявки №

Приоритет

Опубликовано 20.1Ч.1973. Бюллетень № 20

Дата опубликования описания 24Х111.1973 комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.785: 669.15-196: 669.24(088.8) Авторы изобретения

В. Н. Платонов, И. Г. Вальтер и T. Н. Рыжова т г.ll ...,gql 1, У,,,, 1

Заявитель

СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ЧУГУНА

Изобретение относится к области термической обработки немагнитного чугуна переходного класса с шаровидным графитом.

Известен способ термической обработки чугуна, включающий аустенизацию и повторную аустенизацию. Этот способ не обеспечивает удовлетворительную прочность и износостойкость немагнитного чугуна переходного класса с шаровидным графитом.

Цель предлагаемого способа — повышение прочности и износостойкости чугуна.

Для этого после аустенизации производят старение с последующей обработкой холодом.

Способ включает аустенизацию при 1000—

1050 С в течение 2 — 8 час для выравнивания химического состава по сечению чугунной отливки; старение при 500 †8 С в течение

0,5 — 6 час для выделения упрочняющей фазы и обеднения матрицы легирующими элементами, т. е. более полного протекания мартенситного превращения; обработку холодом, например путем выдержки при температуре кипения жидкого азота (— 196 С) в течение

0,5 — 2 час для протекания прямого мартенситного превращения; повторную аустенизацию при 600 — 800 С в течение 0,5 — 5,0 час для придания немагнитности и стабилизацию фазонаклепанного аустенита при 400 — 500 С в течение 0,5 — 3 час для повышения мартенситной точки упрочненного аустенита.

Способ был проверен при термической об5 работке чугуна, содержащего 2,5 — 3,0% углерода; 1,5 — 3,0% кремния; 10,0 — 19,0% никеля;

0,5 — 5,0% марганца; 0 — 2,0% молибдена. В результате предел текучести чугуна повысился с 25,0 кг/мм- едо 50 кг/мм- при одновременном

10 повышении износостойкости и сохранении немагнитности.

Благодаря повышению прочности и износостойкости немагнитного чугуна переходного класса с шаровидным графитом, применение

15 описываемого способа обеспечивает экономшо металла при увеличении срока службы изделий.

Предмет изобретения

Способ термической обработки чугуна, включающий двойную аустенизацию, отличаюитийся тем, что, с целью повышения прочности и износостойкости H| Màãíèòíîãо чугуна

25 переходного класса с шаровидным графитом, после аустенизации проводят старение с последующей обработкой холодом.
