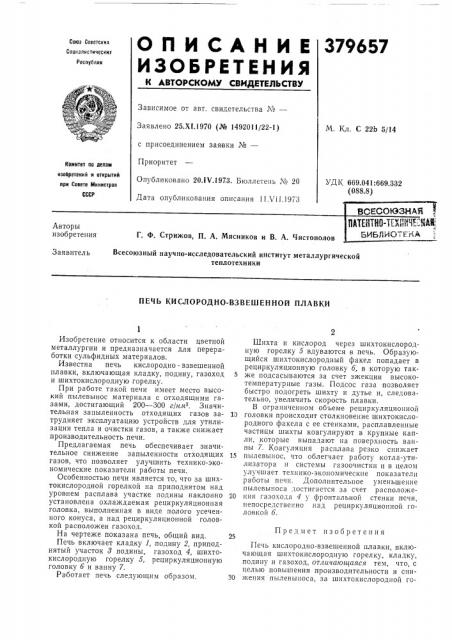

О П И С A Н И И З ЬЯ изоьеитения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 25.Х1.1970 (№ 1492011/22-1) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20.1 т/.1973. Бюллетень гч 20

Дата опубликования описания 11 V11.1973

М. Кл. С 22b 5/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 669.041:669.332 (088.8) ВСЕСОНЗЗНАЯ

ЮИ7К-ЕЫИ%ЖМ

БИБЛИОТЕ"т .А

Авторы изобретения

Г. Ф. Стрижов, П. А. Мясников и В, А, Чистополов

Всесоюзный научно-исследовательский институт металлургической теплотехники

Заявитель

ПЕЧЬ КИСЛОРОДНО-ВЗВЕШЕННОЙ ПЛАВКИ

Предмет изобретения

1

Изобретение относится к области цветной металлургии и предназначается для переработки сульфидных материалов.

Известна печь кислородно — взвешенной плавки, включающая кладку, подину, газоход и шихтокислородную горелку.

При работе такой печи имеет место высокий пылевынос материала с отходящими газами, достигающий 200 — 300 г/нмз. Значительная запыленность отходящих газов затрудняет эксплуатацию устройств для утилизации тепла и очистки газов, а также снижает производительность печи.

Предлагаемая печь обеспечивает значительное снижение запыленности отходящих газов, что позволяет улучшить технико-экономические показатели работы печи.

Особенностью печи является то, что за шихтокислородной горелкой на приподнятом над уровнем расплава участке подины наклонно установлена охлаждаемая рециркуляционная головка, выполненная в виде полого усеченного конуса, а над рециркуляционной головкой расположен газоход.

На чертеже показана печь, общий вид.

Печь включает кладку 1, подину 2, приподнятый участок 8 подины, газоход 4, шихтокислородную горелку б, рециркуляционную головку б и ванну 7.

Работает печь следующим образом, Шихта и кислород через шихтокислородную горелку б вдуваются в печь. Образующийся шихтокислородный факел попадает в рециркуляционную головку б, в которую так5 же подсасываются за счет эжекции высокотемпературные газы. Подсос газа позволяет быстро подогреть шихту и дутье и, следовательно, увеличить скорость плавки.

В ограниченном объеме рециркуляционной

10 головки происходит столкновение шихтокислородного факела с ее стенками, расплавленные частицы шихты коагулируют в крупные капли,,которые выпадают на поверхность ванны 7. Коагуляция расплава резко снижает

15 пылевыиос, что облегчает работу котла-утилизатора и системы газоочистки и в целом улучшает технико-экономические показатели работы печи. Дополнительное уменьшение пылевыноса достигается за счет расположе20 ния газохода 4 у фронтальной стенки печи, непосредственно над рециркуляционной головкой б.

Печь кислородно-взвешенной плавки, включающая шихтокислородную горелку, кладку, подину и газоход, отличающаяся тем, что, с целью повышения производительности и сниЗО жения пылевыноса, за шихтокислороднои го379657

Составитель К. Дьяконов

Техред 3. Тараненко Корректор Н. Прокуратова

Редактор Е. Шепелева

Заказ 1895!7 Изд. № 1457 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете М.шпстров СССР

Москва, Ж-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2 релкой на приподнятом пад уровнем расплава участке подины наклонно установлена охлаждаемая рециркуляционная головка, выполненная в виде полого усеченного конуса, причем над рециркуляционной головкой расположен газоход.
