Конструкционная сталь
Иллюстрации
Реферат

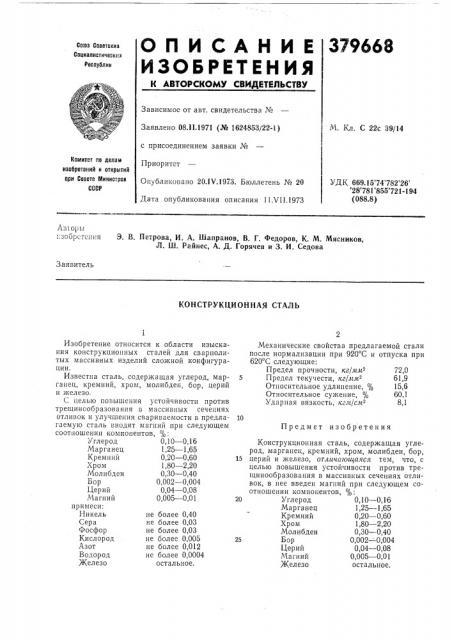

О П И С А Н И Е È9668
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 08.11.1971 (№ 1624853/22-li) с присоединением заявки №
Приоритет
Опубликовано 201 т .1973. Бюллетень № 20
Дата опубликования описания 11.VII.1973
М. Кл. С 22с 39/14
Комитет по делам изобретений и открытий ври Совете Министров
СССР
УД К 669.15 74 782 26 28 781 855 721-194 (088.8) Авторы
:;=-обрсгсш.я Э. В. Петрова, И, A. 111апранов, В. Г. Федоров, К. М. Мясников, Л. 1LN. Райнес, A. Д. Горячев и 3, И. Седова
Заявитель
КОНСТРУКЦИОННАЯ СТАЛЪ
Предмет изобретения
25
Изобретение относится к области изыскания конструкционных сталей для сварнолитых массивных изделий сложной конфигурации.
Известна сталь, содержащая углерод, марганец, кремний, хром, молибден, бор, церий и железо.
С целью повышения устойчивости против трещинообразования в массивных сечениях отливок и улучшения свариваемости в предлагаемую сталь вводят магний при следующем соотношении компонентов, %;
Углерод 0,10 — 0,16
Марганец 1,25 — 1,65
Кремний 0,20 — 0,60
Хром 1,80 — 2,20
Молибден 0,30 — 0,40
Бор 0,002 — 0,004
Церий 0,04 — 0,08
Магний 0,005 — 0,01 примеси:
Никель не более 0,40
Сера не более 0,03
Фосфор не более 0,03
Кислород не более 0,005
Азот не более 0,012
Водород не более 0,0004
Железо остальное.
Механические свойства предлагаемой стали после нормализации при 920 С и отпуска при
620 С следующие:
Предел прочности, кг/л м 72,0
5 Предел текучести, кг/лели 61,9
Относительное удлинение, % 15,6
Относительное сужение, 60,1
Ударная вязкость, кгл/слт2 8,1
Конструкционная сталь, содержащая углерод, марганец, кремний, хром, молибден, бор, 15 церий и железо, отличающаяся тем, что, с целью повышения устойчивости против трещинообразования в массивных сечениях отливок, в пее введен магний при следующем соотношении компонентов, :
Углерод 0,10 — 0,16
Марганец 1,25 — 1,65
Кремний 0,20 — 0,60
Хром 1,80 — 2,20
Молибден 0,30 — 0,40
Бор 0,002 — 0,004
Церий 0,04 — 0,08
Магний 0,005 — 0,01
Железо остальное.
