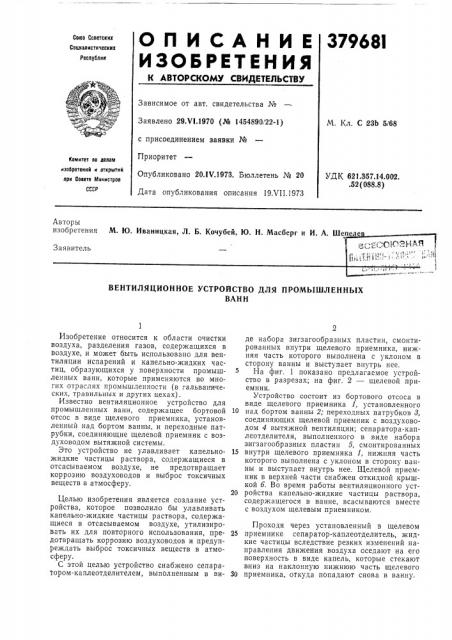

О П И С А Н И Е 37968I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскнх

Социалистических

Реслублнк

Зависимое от авт. свидетельства №

Заявлено 29.VI.1970 (№ 145489022-1) с присоединением заявки №

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 19Х11.1973

М. Кл. С 23Ь 5/68 йомнтет оо лелем

«зоеретеннй « открытнй

УДК 621.357.14.002..52 (088.8) лрн Совете Мин«строе

СССР

Авторы изобретения М. Ю. Иваницкая, Л. Б. Кочубей, Ю. H. Масберг и И. А. Ш

Заявитель

ВЕНТИЛЯЦИОННОЕ УСТРОЙСТВО ДЛЯ ПРОМЫШЛЕННЫХ

ВАНН

Изобретение относится к области очистки воздуха, разделения газов, содержащихся в воздухе, и может быть использовано для вентиляции испарений и капельно-жидких частиц, образующихся у поверхности промышленных ванн, которые применяются во многих отраслях промышленности (в гальванических, травильных и других цехах).

Известно вентиляционное устройство для промышленных ванн, содержащее бортовой отсос в виде щелевого приемника, установленный над бортом ванны, и переходные патрубки, соединяющие щелевой приемник с воздуховодом вытяжной системы.

Это устройство не улавливает капельножидкие частицы раствора, содержащиеся в отсасываемом воздухе, не предотвращает коррозию воздуховодов и выброс токсичных веществ в атмосферу.

Целью изобретения является создание устройства, которое позволило бы улавливать капельно-жидкие частицы раствора, содержащиеся в отсасываемом воздухе, утилизировать их для повторного использования, предотвращать коррозию воздуховодов и предупреждать выброс токсичных веществ в атмосферу.

С этой целью устройство снабжено сепаратором-каплеотделителем, выполненным в виде набора зигзагообразных пластин, смонтированных внутри щелевого приемника, нижняя часть которого выполнена с уклоном в сторону ванны и выступает внутрь нее.

На фиг. 1 показано предлагаемое устройство в разрезах; на фиг. 2 — щелевой приемник.

Устройство состоит из бортового отсоса в виде щелевого приемника 1, установленного

10 над бортом ванны 2; переходных патрубков 8, соединяющих щелевой приемник с воздуховодом 4 вытяжно"; сепаратора-каплеотделителя, выполненного в виде набора зигзагообразных пластин 5, смонтированных

15 внутри щелевого приемника 1, нижняя часть которого выполнена с уклоном в сторону ванны и выступает внутрь нее. Щелевой приемник в верхней части снабжен откидной крышкой б. Во время работы вентиляционного уст20 ройства капельно-жидкие частицы раствора, содержащегося в ванне, всасываются вместе с воздухом щелевым приемником.

Проходя через установленный в щелевом

25 приемнике сепаратор-каплеотделитель, жидкие частицы вследствие резких изменений направления движения воздуха оседают на его поверхность в виде капель, которые стекают вниз на наклонную нижнюю часть щелевого

30 приемника, откуда попадают снова в ванну.

379681

Предмет изобретения

Г / 1

fj () (.А

Гl

ФЫР. 2

Составитель А, Смирнова

Техред Л. Богданова

Корректоры: В. Петрова и А. Николаева

Редактор Е. Шепелева

Заказ 1900/15 Изд. № 1495 Тираж 826 Подписное

UHHH1IH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2

Вентиляционное устройство для промышленных ванн, содержащее бортовой отсос в виде щелевого приемника, установленный над бортом ванны, и переходные патрубки, соединяющие щелевой приемник с воздуховодом вытяжной системы, отличающееся тем, что, с целью улавливания капельпо-жидких частиц раствора, содержащихся в отсасываемом воздухе, утилизации их для повторного использования, предотвращения коррозии воздуховодов и предупреждения выброса токсичных веществ в атмосферу, устройство снабжено

5 сепаратором-каплеотделителем, выполненным в виде набора зигзагообразных пластин, смонтированных внутри щелевого приемника, нижняя часть которого выполнена с уклоном в сторону ванны и выступает внутрь нее.
