Устройство для автоматического управлени створками ворот и дверей

Устройство для автоматического управлени створками ворот и дверей

Иллюстрации

Показать все

Реферат

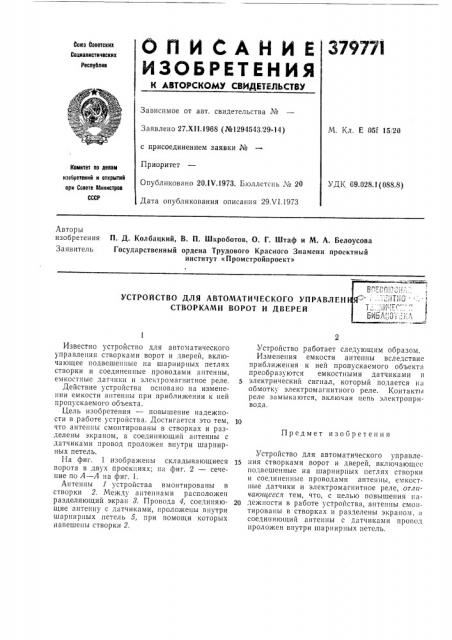

ОllÈСАНИЕ ЗУФУУ1

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсккк

Соклалнстнческнх

Республик

Зависимое от авт. свидетельства №

М. Кл. E 05i 15 20

Заявлено 27.Х11.1968 (№1294543, 29-14) с присоединением заявки №

Приоритет

Опубликовано 20.IV.1973. Б|оллетснь № 20

Дата опубликования описания 29.VI.1973

Комнтет по делам нзабретеннй н открытнй прн Совете Мнннстрое

СССР

УДК 69,028.1(088,8) Авторы изобретения

Заявитель

П, Д. Колбацкий, В. П. Шкроботов, О. Г. Штаф и М. А. Белоусова

Государственный ордена Трудового Красного Знамени проектный институт «Промстройпроект»

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УП РАВЛ ЕН

СТВОРКАМИ ВОРОТ И ДВЕРЕЙ

Предмет изобретения

Известно устройство для автоматического управления створками ворот и дверей, включающее подвешенные на шарнирных петлях створки и соединенные проводами антенны, емкостные датчики и электромагнитное реле.

Действие устройства основано на изменении емкости антенны при приближении к ней пропускаемого объекта.

Цель изобретения — повышение надежности в работе устройства. Достигается это тем, что антенны смонтированы в створках и разделены экраном, а соединяющий антенны с датчиками провод проложен внутри шарнирных петель.

1-1а фиг. 1 изображены складывающиеся ворота в двух проекциях; на фиг. 2 — сечение по А — А на фиг. 1.

Антенны 1 устройства вмонтированы в створки 2. Между антеннами расположен разделяющий экран 8. Провода 4, соечиняющие антенну с датчиками, проложены внутри шарнирных петель 5, при помощи которых навешены створки 2.

Устройство работает следующим образом.

Изменения емкости антенны вследствие приближения к ней пропускаемого объекта преобразуются емкостными датчиками в электрический сигнал, который подается на обмотку электромагнитного реле. Контакты реле замыкаются, включая цепь электропривода.

Устройство для автоматического управления створками ворот и дверей, включающее подвешенные на шарнирных петлях створки и соединенные проводами антенны, емкостные датчики и электромагнитное реле, отличаютиееся тем, что, с целью повышения на20 дежцости в работе устройства, антенны смонтированы в створках и разделены экраном, а соединяющий антенны с датчиками провод проложен внутри шарнирных петель.

379771l

Фиг. 1

А-А

Фиг. 2
