Патент 379773
Авторы
Классы МПК
I «зсесоюзная шт:т-^^^т'т^
Иллюстрации
Реферат

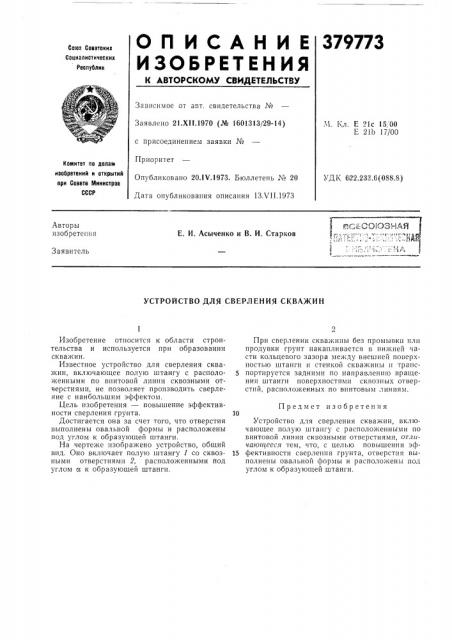

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сова Соеетоких
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 21.XI I. 1970 (№ 1601313/29-14) с присоединением заявки №
Приоритет
Опубликовано 20.IV.1973. Бюллетень ¹ 20
Дата опубликования описания 1ЗХ11.1973.Ч. Кл. E 2lc 15, 00
Е 21b 17/00
Комитет по делам изобретений и открытий при Сосете Министров
СССР
УДК 6i22.233.6(088.8) Авторы изобретегп я
Е. И. Асыченко и В. И. Старков
Заявитель
УСТРОЙСТВО ДЛЯ СВЕРЛЕНИЯ СКВАЖИН
Изобретение относится к области строительства и используется при образовании скважин.
Известное устройство для сверления скважин, включающее полую штангу с расположенными по винтовой линии сквозными отверстиями, не позволяет производить сверление с наибольшим эффектом.
Цель изобретения — повышение эффективности сверления грунта.
Достигается она за счет того, что отверстия выполнены овальной формы и располо>кены под углом к образующей штанги.
На чертеже изображено устройство, общий вид. Оно включает полую штангу 1 со сквозными отверстиями 2, расположенными под углом а к образующей штанги.
При сверлении скважтшы без промывки пли продувки грунт накапливается в нижней части кольцевого зазора между внешней IloBcl>хпостыл штанги и стенкой скважины и транс5 портируется задними по направлению вращения штанги поверхностями сквозных отверстий, расположенных по винтовым линиям.
Предмет изобретения
Устройство для сверления скважин, включающее полую штангу с располо>кенными по винтовой линии сквозными отверстиями, от.тичаюитееся тем, что, с целью повышения эф15 фективности сверленпя грунта, отверстия выполнены овальной формы и расположены под углом к образующей штанги.
379773
Составитель P. Седова
Техрсд Л, Богданова
Редактор Е. Jl,àé÷
Корректор Л. Чуркина
Типография, пр. Сапунова, 2
Заказ 1889 13 Изд. Ко 14G4 Тираж 576 Подписное
ЦИИИПИ Комитета по делам изобретений п открытий при Совете MHHHcTpos СССР
Ь!осква, Ж-35, Раушская наб., д. 4;5
