Устройство для крепления и уплотнения выхлопной трубы глушителя

Устройство для крепления и уплотнения выхлопной трубы глушителя

Иллюстрации

Показать все

Реферат

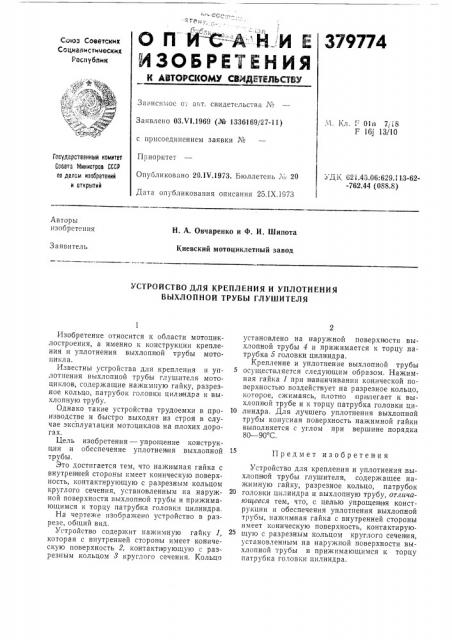

О П И "4.= ---А Н..И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Записи" ос о;: авт. свидетельства №

Заявлено 03Х!.1969 (№ 1336169/27-11) с присоединением заявки №

Я, Кл, Г 01п 7 18

F 16 13/10

Приоритет

Гасударственный камитет

Саветв Министрав СССР аа делам изааретений и аткрытий

Опубликовано 2O.EV.1973. Бюллетень № 20

Дата опубликования описания 25.IX.1973

УДК 621.43.06:629.113-62-762,44 (088.8) Авторы изобретения

Н. А. Овчаренко и Ф. И. Шипота

Киевский мотоциклетный завод

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ И УПЛОТНЕНИЯ

ВЫХЛОПНОЙ ТРУБЫ ГЛУШИТЕЛЯ установлено на наружной поверхности выхлопной трубы 4 и прижимается к торцу патрубка б головки цилиндра.

Крепление и уплотнение выхлопной трубы осуществляется следующим образом. Нажимная гайка 1 при н авинчивании конической поверхностью воздействует на разрезное кольцо, которое, сжимаясь, плотно приатегает к выхлопной трубе и к торцу патрубка головки ци10 линдра. Для лучшего уплотнения выхлопной трубы конусная поверхность нажимной гайки выполняется с углом при вершине порядка

80 — 90 С.

Устройство для крепления и уплотнения выхлопн ой трубы глушителя, содержащее нажимную гайку, разрезное кольцо, патрубок

20 головки цилиндра и выхлопную трубу, отличиюи1ееся тем, что, с целью упрощен и я конструкции и обеспечения уплотнения выхлопной трубы, нажимная гайка с внутренней стороны имеет коническую поверхность, контактирую25 щую с разрезным кольцом круглого сечения, установленным на наружной поверхности выхлопной трубы и прижимающнмся к торцу патрубка головки цилиндра.

Изобретение относится к области мотоциклостроения, а именно к конструкции крепления и уплотнения выхлопной трубы мотоциклаа.

Известны устройства для крепления и уплотнения выхлопной трубы глушителя мотоциклов, содержащие нажимпую гайку, разрезное кольцо, патрубок головки цилиндра и выхлопную трубу.

Однако такие устройства трудоемки в производстве и быстро выходят из строя в случае эксплуатации мотоциклов на плохих дорогах.

Цель изобретения — упрощение конструкции и обеспечение уплотнения выхлопной трубы.

Это достигается тем, что нажимная гайка с внутрен ней стороны имеет коническую поверхность, контактирующую с разрезным кольцом круглого сечения, установленным на наружной поверхности BblxJIQIIHIQH трубы и прижимающимся к торцу патрубка головки цилиндра.

На чертеже изображено устройство в разрезе, общий вид.

Устройство содержит нажимную гайку 1, которая с внутренней стороны имеет коническую поверхность 2, контактирующую с разрезным кольцом 8 круглого сечения. Кольцо

Предмет изобретения

379774

Составитель Л. Косинский

Редактор Е. Караулова Техред Л. Богданова Корректор А. Дзесова

Заказ 2449/2 Изд. № 1620 Тираж G02 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2
