Реферат



37978I

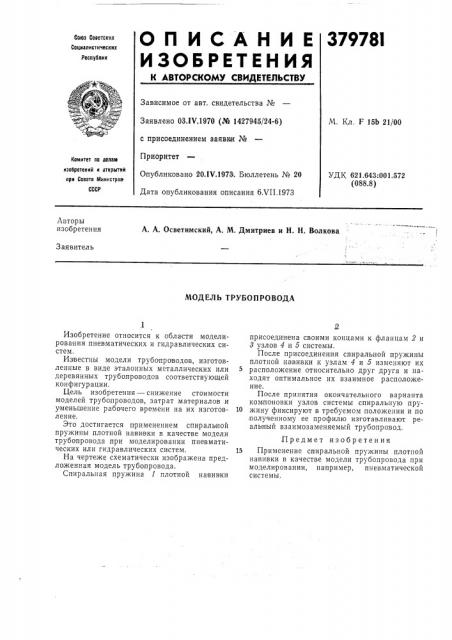

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетскнх

Социалистических

Ресиублик

Зависимое от авт. свидетельства №

Заявлено ОЗ.IV.1970 (№ 1427945/24-6) с присоединением заявки №

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 6ХП.1973

М. Кл, F 15b 21/00

Комитет ео делам нэобретений н открытий лри Сосете Министров

СССР

УДК 621.643:001.572 (088.8) Авторы изобретения

А. А. Осветимский, А. М, Дмитриев и Н. Н. Волкова

Заявитель

МОДЕЛЬ ТРУБОПРОВОДА,1

Изобретение относится к области моделирования пневматических и гидравлических систем.

Из вестны модели трубопроводов, изготовленные в виде эталонных металлических или деревянных трубопроводов соответствующей к он фигур ации, Цель изобретения — снижение стоимости моделей трубопроводов, затрат материалов и уменьшение рабочего времени на их изготовление.

Это достигается применением спиральной пружины плотной навивки в качестве модели трубопровода при моделировании пневматических или гидравлических систем.

На чертеже схематически изображена предложенная модель трубопровода.

Спиральная пружина 1 плотной навивки присоединена своими концами к фланцам 2 и т узлов 4 и б системы, После присоединения спиральной пружины плотной на вивки к узлам 4 и о изменяют их расположение относительно друг друга и находят оптимальное их взаимное расположение.

После принятия окончательного варианта компоновки узлов системы спиральную пру10 жину фиксируют в требуемом положении и по полученному ее профилю изготавливают реальный взаимозаменяемый трубопровод.

Предмет изобретения

15 Применение спиральной пружины плотной навивки в качестве модели трубопровода при моделировании, например, пневматической системы, 379781

Составитель В. Йарфоломеев

Техред Г. Дворина

Корректор Т. Гревцова

Редактор И. Грузова

Типография, пр. Сапунова, 2

Заказ 1876/14 Изд. № 1475 Тираж 678 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
