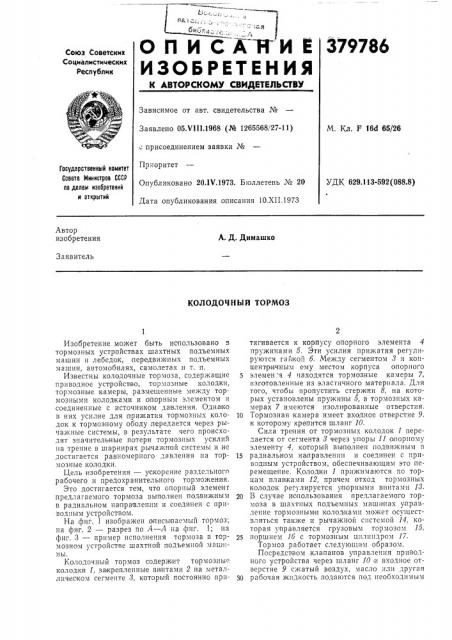

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистиыеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 05.Ч111.1968 (№ 1265568/27-11) . присоединением заявки №

Приоритет

Опубликовано 20.1V.1973. Бюллетень № 20

Дата опубликования описания 10.XII.1973

М. Кл. F 164 65/26

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 629.113-592 (088.8) Автор изобретения

А. Д. Димашко

Заявитель

КОЛОДОЧНЫЙ ТОРМОЗ

Изобретение может быть использовано в тормозных устройствах шахтных подъемных машин и лебедок, передвижных подъемных машин, автомобилях, самолетах и т. п.

Из вестны колодочные тормоза, содержащие приводное устройство, тормозные колодки, тормозные камеры, размещенные между тормозными колодками и опорным элементом и соединенные с источником да вления. Однако в них усилие для прижатия тормозных колодок к тормозному ободу, передается через рыча>кные системы, в результате чего происходят значительные потери тормозных усилил на трение в шарнирах рычажной системы и не достигается ра вномерного давления на тормозные колодки.

Цель изобретения — ускорение раздельного рабочего и предохранительного торможения.

Это достигается тем, что опорный элемент предлагаемого тормоза вьгполнен:подвижным в радиальном на пра влепии и соединен с приводным устройством.

На фиг. 1 изображен оппсы васмь и тормоз; на фиг. 2 — разрез по А — А на фнг. l; на фиг. 3 — пример исполнения тормоза в тормозном устройстве шахтной подъемной машыны.

Колодочный тормоз содержит тормозные колодки 1, за крепленные винтами 2 на металлическом сегменте 3, который постоянно притягивается к корпусу опорного элемента 4 пружинами 5. Эти усилия прижатия регулируются гайкой б. Между сегментом 3 и концентричным ему местом корпуса опорного

5 элвмен."a 4 находятся тормозные камеры 7, изготовленные из эластичного материала. Для того, чтобы пропустить стержни 8, на которых установлены пружины 5, в тормозных камерах 7 имеются изолированные отверстия.

10 Тормозная камера имеет входное отверстие 9, к которому крепится шланг 10.

Сила трения от тормозных колодок 1 передается от сегмента 3 через упоры 11 опорному элементу 4, который вьополнен под ви>кным в

15 радиальном направлении и соединен с приводным устройством, обеспечивающим это перемещение. Колод|ки 1 прижимаются по торцам планками 12, причем отход тормозных колодок регулируется упорными винтами 13.

20 В случае иопользования предлагаемого тормоза в шахтных подъемных машинах управление тормозными колодками может осуществляться также и рычажной системой 14, которая управляется грузовым тормозом 15, 25 поршнем 1б с тормозным цилиндром 17.

Тормоз работает следующим образом.

Посредством клапанов управления приводного устройства через шланг 10 и входное отверстие 9 сжатый воздух, масло или другая

З0 рабочая жидкость подаются под необходимым

379786

2 A-А о давлением в тормозные камеры 7. Давлением рабочей жидкости, преодолевая сопротивление пружин 5, сегмент 3 с колодками 1 прижимается к тормозному ободу. Регулируя величину давления жидкости в тормозных камерах изменяют (регулируют) величину тормоз ного момента.

При оттормаживании рабочая жидкость пооредством клапанов у правления при водного устройства вы пускается из баллона и сегмент 8 пружинами 5 отводится от обода. Усилия в пружинах 5 должны быть небольшими, достаточными только для того, чтобы отвести колодки от обода.

При а варийном торможения шахтных подьемных машйн затормажи вание производится грузовым тормозом 15, который обычно удерживается в верхнем положении (до упора) поршня 1б, благодаря подаче рабочей жид кости под давлением в тормозной цилиндр 17.

При торможении рабочая жидкость выпускается из цилиндра 17, груз падает вниз и опорный элемент вместе с колодками прижимается с помощью рычажной системы 14 к

5 ободу.

Предмет изобретения

1О

Колодочный тормоз, содержащий пр иводное устройство, тормозные колодки, тормозные камеры, размещенные между тормозными колодками и опорным элементом и соединенные

15 с источником давления, отличающийся тем, что, с целью ускорения раздельного рабочего и предохранительного торможения, опорный элемент вьпполнен подвижным в радиальном на правлении и соединен с приводным устрой20 ством.
