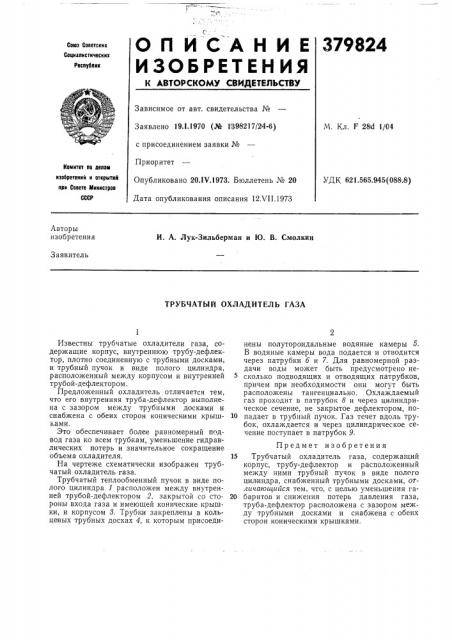

ОП ИСАНИЕ

ИЗОЬЕЕт ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

379824

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 191.1970 (№ li398217/24-6) с присоединением заявки №

Приоритет

Опубликовано 20.1Ч.1973. Бюллетень № 20

Дата опубликования описания 12.Ч11.1973

М. Кл. F 28к1 1/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.565.945(088 .8) Авторы изобретения

И. А. Лук-Зильберман и Ю. В. Смолкин

Заявитель

ТРУБЧАТЫЙ ОХЛАДИТЕЛЪ ГАЗА

Известны трубчатые охладители газа, содержащие корпус, внутреннюю трубу-дефлектор, плотно соединенную с трубными досками, и трубный пучок в виде полого цилиндра, расположенный между корпусом и внутренней трубой-дефлектором.

Предложенный охладитель отличается тем, что его внутренняя труба-дефлектор выполнена с зазором между трубными досками и снабжена с обеих сторон коническими крышками.

Это обеспечивает более равномерный подвод газа ко всем трубкам, уменьшение гидравлических потерь и значительное сокращение объема охладителя.

На чертеже схематически изображен трубчатый охладитель газа.

Трубчатый теплообменный пучок в виде полого цилиндра 1 расположен между внутренней трубой-дефлектором 2, закрытой со стороны входа газа и имеющей конические крышки, и корпусом 8. Трубки закреплены в кольцевых трубных досках 4, к которым присоеди2 иены полутороидальные водяные камеры б.

В водяные камеры вода подается и отводится через патрубки б и 7. Для равномерной раздачи воды может быть предусмотрено несколько подводящих и отводящих патрубков, причем при необходимости они могут быть расположены тангенциально. Охлаждаемый газ проходит в патрубок 8 и через цилиндрическое сечение, не закрытое дефлектором, по10 падает в трубный пучок. Газ течет вдоль трубок, охлаждается и через цилиндрическое сечение поступает в патрубок 9.

Предмет изобретения

15 Трубчатый охладитель газа, содержащий корпус, трубу-дефлектор и расположенный между ними трубный пучок в виде полого цилиндра, снабженный трубными досками, отличаюитийся тем, что, с целью уменьшения га20 баритон и снижения потерь давления газа, труба-дефлектор расположена с зазором между трубными досками и снабжена с обеих сторон коническими крышками.

879824

Рыхл 9Д

ЖпРгаза

ЮкоР&ды

Редактор И. Грузова

Заказ 1878/15 Изд, № 147! Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, %-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Иапо газа —

Составитель В. Николаев

Техред Г. Дворина

Корректоры: М. Коробова и Л. Корогод
