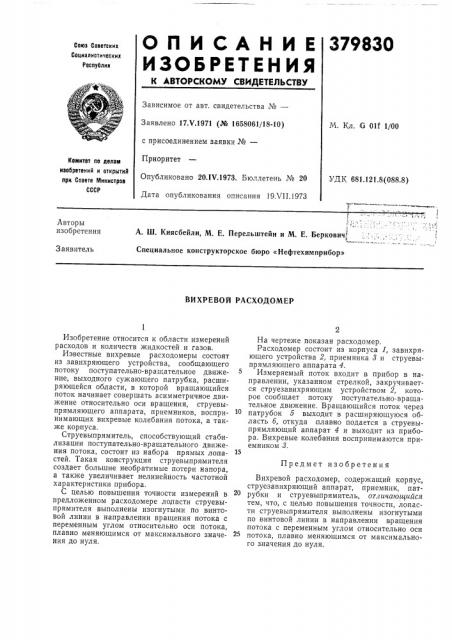

О П И С А Н И Е 379830

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 17.Ч.1971 (№ 1658061/18-10) с присоединением заявки №вЂ”

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 19 ЧП.1973

М. Кл. С Ol f l f00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.121.8(088.8) 1

I (1

Г.

А. Ш. Киясбейли, М. Е. Перельштейн и М. Е. Беркович," г 1, .

Авторы изобретения

Специальное конструкторское бюро «Нефтехимприбор»

Заявитель

ВИХРЕВОЙ РАСХОДОМЕР

Предмет изобретения

Изобретение относится к области измерений расходов и количеств жидкостей и газов.

Известные вихревые расходомеры состоят из завихряющего устройства, сообщающего потоку поступательно-вращательное движение, выходного сужающего патрубка, расширяющейся области, в которой вращающийся поток начинает совершать асимметричное движение относительно оси вращения, струевыпрямляющего аппарата, приемников, воспринимающих вихревые колебания потока, а также корпуса.

Струевыпрямитель, способствующий стабилизации поступательно-вращательного движения потока, состоит из набора прямых лопастей. Такая конструкция струевыпрямителя создает большие необратимые потери напора, а также увеличивает нелинейность частотной характеристики прибора.

С целью повышения точности измерений в предложенном расходомере лопасти струевыпрямителя выполнены изогнутыми по винтовой линии в направлении вращения потока с переменным углом относительно оси потока, плавно меняющимся от максимального значения до нуля.

На чертеже показан расходомер.

Расходомер состоит из корпуса I, завихряющего устройства 2, приемника 8 и струевыпрямляющего аппарата 4.

Измеряемый поток входит в прибор в направлении, указанном стрелкой, закручивается струезавихряющим устройством 2, которое сообщает потоку поступательно-вращательное движение. Вращающийся поток через патрубок 5 выходит в расширяющуюся область б, откуда плавно подается в струевыпрямляющий аппарат 4 и выходит из прибора. Вихревые колебания воспринимаются приемником 3.

Вихревой расходомер, содержащий корпус, струезавихряющий аппарат, приемник, патрубки и струевыпрямитель, отличающийся тем, что, с целью повышения точности, лопасти струевыпрямителя выполнены изогнутыми по винтовой линии в направлении вращения потока с переменным углом относительно оси потока, плавно меняющимся от максимального значения до нуля.

379830

j .ä

Составитель А. Касимов

Техред Г. Дворина

Редактор T. Рыбалова

Корректор О. Усова

Типография, пр. Сапунова, 2

Заказ 1994/4 Изд. № 1472 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-З5, Раушская наб., д. 4 5
