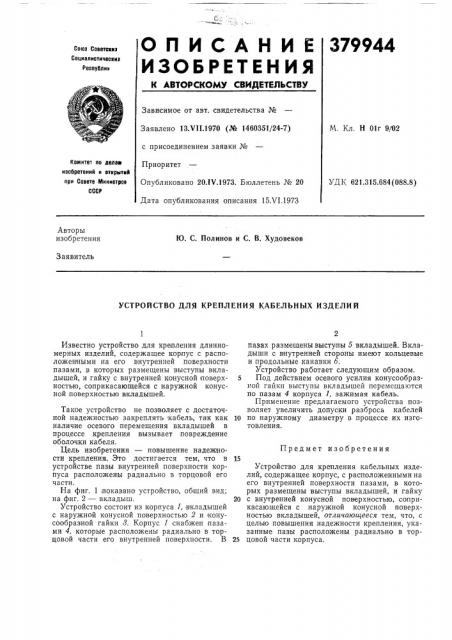

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

379944

Союа Советокит

Сопиалиотичеокиэ

Реопублив

Зависимое от авт. свидетельства №

Заявлено 13.VII.1970 (№ 1460351/24-7) с присоединением заявки №

Приоритет

Опубликовано 20.IV.1973. Бюллетень № 20

Дата опубликования описания 15.И.1973

М, Кл. Н Olr 9/02

Комитет по делаю изобретеиий и открытиб при Совете Миииотрое

СССР

УДК 621.315.684(088.8) Авторы изобретения

Ю. С. Полинов и С. В. Худовеков

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ КАБЕЛЬНЫХ ИЗДЕЛИЙ

Предмет изобретения

Известно устройство для крепления длинномерных изделий, содержащее корпус с расположенными на его внутренней, поверхности пазами, в которых размещены выступы вкладышей, и гайку с внутренней конусной поверхностью, соприкасающейся с наружной конусной поверхностью вкладышей.

Такое устройство не позволяет с достаточной надежностью закреплять кабель, так как наличие осевого перемещения вкладышей в процессе крепления вызывает повреждение оболочки кабеля.

Цель изобретения — повышение надежности крепления. Это достигается тем, что в устройстве пазы внутренней поверхности корпуса расположены радиально в торцовой его части.

На фиг. 1 показано устройство, общий вид; н а фиг. 2 — вкл ады ш.

Устройство состоит из корпуса 1, вкладышей с наружной конусной поверхностью 2 и конусообразной гайки 8. Корпус 1 снабжен пазами 4, которые расположены радиально в торцовой части его внутренней поверхности. В пазах размещены выступы 5 вкладышей. Вкладыши с внутренней стороны имеют кольцевые и продольные канавки б.

Устройство работает следующим образом.

5 Под действием осевого усилия конусообразv0é гайки выступы вкладышей перемещаются по пазам 4 корпуса 1, зажимая кабель.

Применение предлагаемого устройства позволяет увеличить допуски разброса кабелей

10 по наружному диаметру в процессе их изготовления.

Устройство для крепления кабельных изделий, содержащее корпус, с расположенными на его внутренней поверхности пазами, в которых размещены выступы вкладышей, и гайку

20 с внутренней конусной поверхностью, со прикасающейся с наружной конусной поверхностью вкладышей, отличающееся тем, что, с целью повышения надежности крепления, указанные пазы расположены радиально в тор25 цовой части корпуса.
