380005

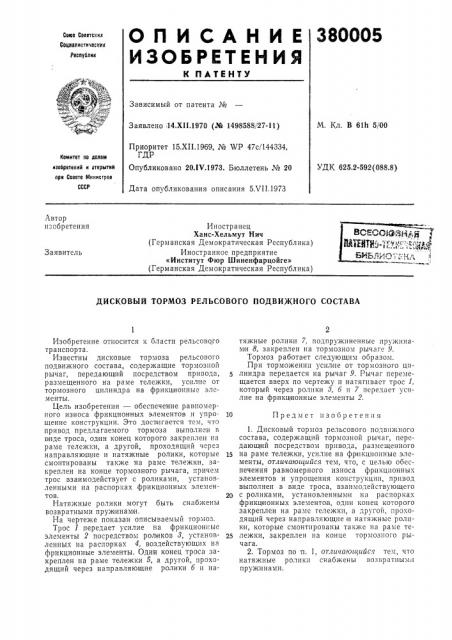

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Сове Соеетскик

Социелистимескик

Республик

Зависимый от патента №

М, Кл. В 61h 5/00

Заявлено 14,XII.1970 (М 1498588/27-11) Приоритет 15.XII.1969, № WP 47с/144334, ГДР

Опубликовано 20Л 1/.1973. Бюллетень № 20

Комитет по лелем

УДК 625.2-592(088.8) иэобретеиий и открытий лри Сосете Мииистрое

СССР

Дата опубликования описания 5.VII.1973

Автор изобретения

Иностранец

Ханс-Хельмут Нич (Германская Демократическая Республика) Иностранное предприятие

«Институт Фюр Шиненфарцойге» (Германская Демократическая Республика) Заявитель

ДИСКОВЫЙ ТОРМОЗ РЕЛЬСОВОГО ПОДВИЖНОГО СОСТАВА

Предмет изобретения

Изобретение относится к бласти рельсового транспорта.

Известны дисковые тормоза рельсового подвижного состава, содержащие тормозной рычаг, передающий посредством привода, размещенного на раме тележки, усилие от тормозного цилиндра на фрикц ионные элементы.

Цель изобретения — обеспечение равномерного износа фрикционных элементов и упрощение конструкции. Это достигается тем, что привод предлагаемого тормоза выполнен в виде троса, од ин конец которого закреплен на раме тележки, а другой, проходящий через направляющие и натяжные ролики, которые смонтированы также на раме тележки, закреплен на конце тормозного рычага, причем трос взаимодействует с роликами, установленными на распорках фрикционных элементов.

Натяжные ролики могут быть снабжены возвратными пружинами.

На чертеже показан описываемый тормоз.

Трос 1 передает усилие на фрикционные элементы 2 посредством роликов 8, установленных на распорках 4, воздействующих на фрикционные элементы. Один конец троса закреплен на раме тележки 5, а другой, проходящий через направляющие ролики б и натяжные ролики 7, подпружиненные пружинами 8, закреплен на тормозном рычаге 9.

Тормоз работает следующим образом.

При торможении усилие от тормозного цилиндра передается на рычаг 9. Рычаг перемещается вверх по чертежу и натягивает трос 1, который через ролики 8, б и 7 передает усилие на фрикц ионные элементы 2.

1. Дисковый тормоз рельсового подвижного состава, содержащий тормозной рычаг, передающ ий посредством привода, размещенного

15 на раме тележки, усилие на фрпкцпонные элементы, отличающийся тем, что, с целью обеспечения равномерного износа фрикцпонных элементов и упрощения конструкции, привод выполнен в виде троса, взаимодействующего

20 с роликами, установленными на распорках фрикц ионных элементов, один конец которого закреплен на раме тележки, а другой, проходящий через направляющие и натяжные ролики, которые смонтированы также на раме те2S лежки, закреплен на конце тормозного рычага.

2. Тормоз по и. 1, отличающийся тем, что натяжные ролики снабжены возвратным 1 пружинами.

3800О5

Составитель Н. Суздальцев

Корректор E. Михеева

Редактор Т. Горячева

Техред Т. Ускова

Типография, пр. Сапунова, 2

Заказ 1880/17 Изд. ¹ 1458 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
