Реферат



38026l

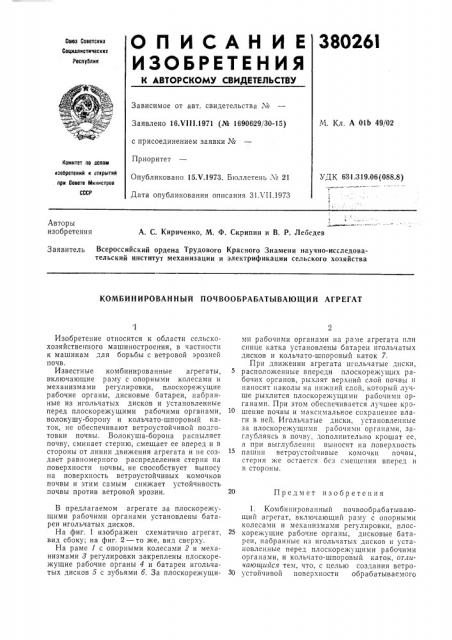

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. А 01Ь 49/02

Заявлено 16.Ч111.1971 (№ 1690629/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 15.Ч.1973. Бюллетень ¹ 21

Дата опубликования описания 31 VII.1973

Комитет оо лелем изобретеиий и открытий лри Совете Министров

СССР

УДК 631. 319.06(088,8) Авторы изобретения

А. С. Кириченко, М. Ф, Скрипин и В. Р. Лебедев

Заявитель Всероссийский ордена Трудового Красного Знамени научно-исследовательский институт механизации и электрификации сельского хозяйства

КОМБИНИРОВАННЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ АГРЕГАТ

Предмет изобретения

Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для борьбы с ветровой эрозией почв.

Известные комбинированные агрегаты, включающие раму с опорными колесами и механизмами регулировки, плоскорежущие рабочие органы, дисковые батареи, набранные из игольчатых дисков и установленные перед плоскорежущими рабочими органами, волокушу-борону и кольчато-шпоровый каток, не обеспечивают ветроустойчивой подготовки почвы. Волокуша-борона распыляет почву, сминает стерню, смещает ее вперед и в стороны от линии движения агрегата и не создает равномерного распределения стерни на поверхности почвы, не способствует выносу на поверхность ветроустойчивых комочков почвы и этим самым снижает устойчивость почвы против ветровой эрозии.

В предлагаемом агрегате за плоскорежущими рабочими органами установлены батареи игольчатых дисков.

На фиг. 1 изображен схематично агрегат, вид сбоку; на фиг. 2 — то же, вид сверху.

На раме 1 с опорными колесами 2 и механизмами т регулировки закреплены плоскорежущие рабочие органы 4 и батареи игольчатых дисков 5 с зубьями б. За плоскорежущими рабочими органами на раме агрегата нли спице катка установлены батареи игольчатых дисков и кольчато-шпоровый каток 7.

При движении агрегата игольчатые диски, расположенные впереди плоскорежущих рабочих органов, рыхлят верхний слой почвы и наносят наколы на нижний слой, который лучше рыхлится плоскорежущими рабочими органамп. При этом обеспечивается лучшее кро10 шение почвы и максимальное сохранение влаги в ней. Игольчатые диски, установленные за плоскорежущимн рабочими органами, заглубляясь в почву, дополнительно крошат ее, а при выглубленин выносят на поверхность пашни ветроустойчивые комочки почвы, стерня же остается без смещения вперед н в стороны.

1. Комбинированный почвообрабатывающий агрегат, включающий раму с опорными колесами и механизмами регулировки, плос25 корежущие рабочие органы, дисковые батареи, набранные из игольчатых дисков н установленные перед плоскорежущими рабочими органами, и кольчато-шпоровый каток, отличаюи1ийся тем, что, с целью создания ветро30 устойчивой поверхности обрабатываемого

38О261

Фиг

Ф4 а

Составитель Б. Нефедов

Техред А, Камышникова Корректор Г. Запорожец

Редактор О. Филиппова

Заказ 2085/6 Изд. № 517 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/Ь

Типография, пр, Сапунова, 2 слоя почвы, за плоскорежущими рабочими органами установлены дополнительные оатареи игольчатых дисков.

2. Агрегат по п. 1, отличающийся тем, что задние батареи игольчатых дисков расположены на раме агрегата или снице катка.
