Противопылевой респиратор
Иллюстрации
Реферат

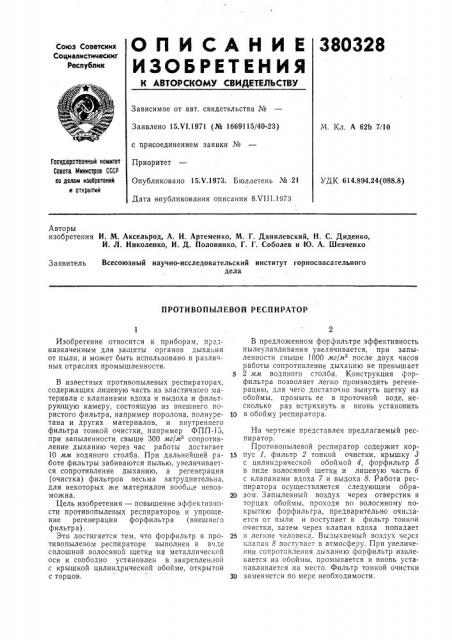

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
380328
Союз Советских
Социалистииескит
Республик
Зависимое от авт. свидетельства №
Заявлено 15.VI.1971 (№ 1669115/40-23) с присоединением заявки №
Приоритет
Опубликовано 15Х.1973. Бюллетень ¹ 21
Дата опубликования описания 8.VIII.1973
М. Кл. А 62Ь 7/10
Государственный комитет
Совета Министров СССР па делам иаобретений и открытий
УДК 614.894.24(088.8) Авторы изобретения И. М. Аксельрод, А. И. Артеменко, М. Г. Данилевский, Н. С. Диденко, И. Л. Николеико, И. Д. Половинко, Г. Г. Соболев и Ю. А. Шевченко
Заявитель Всесоюзный научно-исследовательский институт горноспасательного дела
ПРОТИВОПЫЛЕВОЙ РЕСПИРАТОР
Изобретение относится к приборам, предназначенным для защиты органов дыха: ия от пыли, и может быть использовано в различных отраслях промышленности.
В известных противопылевых респираторах, содержащих лицевую часть из эластичного материала с клапанами вдоха и выдоха и фильтрующую камеру, состоящую из внешнего пористого фильтра, например поролона, полиуретана и других материалов, и внутреннего фильтра тонкой очистки, например ФПП-)5, при запыленности свыше 300 мг/мз сопротивление дыханию через час работы достигает
10 мм водяного столба. При дальнейшей работе фильтры забиваются пылью, увеличивается сопротивление дыханию, а регенерация (очистка) фильтров весьма затруднительна, для некоторых же материалов вообще невозможна.
Цель изобретения — повышение эффективности противопылевых респираторов и упрощение регенерации форфильтра (внешнего фильтра) .
Это достигается тем, что форфильтр в противопылевом респираторе выполнен в виде сплошной волосяной щетки на металлической оси и свободно установлен в закрепленной с крышкой цилиндрической обойме, открытой с торцов.
В предложенном форфпльтре эффективность пылеулавливания увеличивается, при запыленности свыше 1000 мг/м3 после двух часов работы сопротивление дыханию не превьппает
5 2 мм водяного столба. Конструкция форфильтра позволяет легко производить регенерацию, для чего достаточно вынуть щетку из обоймы, промыть ее в проточной воде, несколько раз встряхнуть и вновь установить
10 в обойму респиратора.
На чертеже представлен предлагаемый респиратор.
Противопылевой респиратор содержит кор15 пус 1, фильтр 2 тонкой очистки, крышку 3 с цилиндрической обоймой 4, форфильтр б в виде волосяной щетки и лицевую часть о с клапанами вдоха 7 и выдоха 8. Работа респиратора осуществляется следующим обра20 зом. Запыленный воздух через отверстия в торцах обоймы, проходя по волосяному покрытию форфильтра, предварительно очигцается от пыли и поступает в фильтр тонкои очистки, затем через клапан вдоха попадает
25 в легкие человека. Выдыхаемый воздух через клаган 8 поступает в атмосферу. При увеличении сопротивления дыханию форфильтр извлекается из обоймы, промьнается и вновь устанавливается на место. Фильтр тонкой очистки
30 заменяется по мере необходимости.
389328
Предмет изобр етени я
Составитель С. Щекотихин
Редактор Г. Ивченкова Техред Г. Дворина
Корректоры, Е. Михеева и Е. Миронова
Заказ 2642/14 Изд. № 515 Тираж 523 Подписное
IJHHHHII Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Противопыл евой респиратор, содержащий лицевую часть с клапанами вдоха и выдоха, корпус с крышкой и размещенные в нем основной фильтр и форфильтр, отличающийся тем, что, с целью повышения эффективности и упрощения регенерации, в нем форфильтр выполнен в виде сплошной волосяной щетки на металлической оси и свободно установлен
5 в закрепленной с крышкой цилиндрической обойме, открытой с торцов.
