Реферат



"-Ес иэ и. т г г ° "- - 1,:, Съ(".- r g М

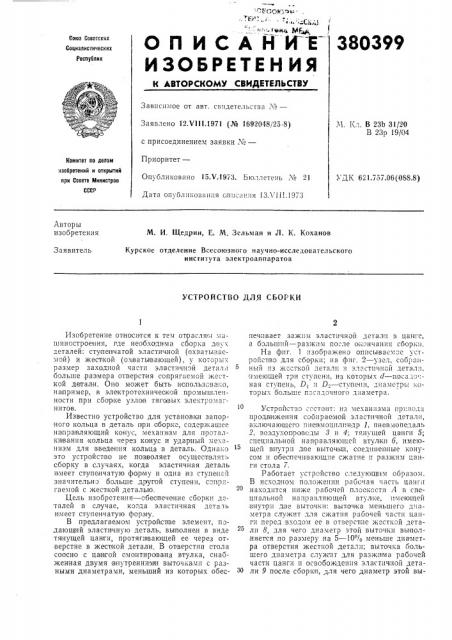

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Респу0лик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М—

Заявлено 12.Vl l 1.1971 (№ 1692048/25-8) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 15Х.1973. Бюллетень ¹ 21

Дата опубликования списан1 я 1 3Ë 111.1973

М. Кл. В 23b 31/20

В 23р 19/04

Комитет по делам изобретений н открытий прн Соеете Мнннстрое

СССР

УДК 621.757.06(08S.8) Авторы изобретения

М. И. Щедрин, Е,. М. Зелыман и Л. К. Коханов

Заявитель

Курское отделение Всесоюзного научно-исследовательского института электроагпаратов

УСТРОЙСТВО ДЛЯ СБОРКИ

Изобретение относится к тем отраслям машиностроения, где необходима сборка двух деталей: ступенчатой эластичной (охватываемои) и жесткои (омватывающеи), у которых размер заходной части эластичнэи детал.1 больше .разьмера отверстия сопрягаемой жесткой детали. Оно может быть использовано, на пример, в электротехническэй промышленности при сбор ке узлов тяговых электромBãHHTOB.

Известно устройство для установки запорного кольца в деталь при оборке, содержащее направляющий конус, механизм для пнрсталки вания кольца через конус и ударный механизм для введел111я кольца в деталь. Однако это устройст|во не позволяет осуществлять сборку в случаях, когда эластичная деталь имеет ступенчатую форму и одна из ступеней значительнэ больше другой ступени, сэт1рт1гаемой с жесткой, деталью.

Цель изобретения — обеспечение сборки деталей в случае, ковда эластичная деталь имеет ступенчатую форму.

В предлагаемом устрой спве элемент, подающий эластичную деталь, выполнен в виде тянущей цанги, протягивающей ее через от,верстие в жесткой детали. В отверстии стола соосно с ца нгой смонтирована втулка, снабженная двумя внутренним и выточками с разными диаметрами, меньший из которых ооеспечпвает зажим эластичной деталл1 в цанге, а бэлыпий — разжим после îiсэнчания сборки.

На фиг. 1 изображено описывасмэс устройст1во для сборки; на фиг. 2 — узел, собра:iiный из жссткой детали 11 эластичной детали, имеющей три ступени, из которых G — Iloc3ëî iная ступень, 01 i D — ступени, диаметры которых больше пэсадэчного диаметра.

Устро11ствэ состоит: из механизма гpi:"во1а продвз1женпя собираемой эластичной детали, включа1ощегэ пневмоцилиндр 1, пнев:1опедаль

2. воздухопрс всды 3 и 4; тянущей цанги 5; специальной направляющей втулки 6, имеющей в1гутри д ве выточы1, соед|шеппые конусом и обеспечивающие сжатие и разжим цанги стола 7.

Работает устройство следую дым образом.

В исходном положении рабочая часть цанги находится ниже рабочей плоскости Л в специальной направляющей втулке, имеющей внут!ри две выточки: выточка меньшего д. аметра служит для сжатия рабочей части liàíru .перед входом ее в стверстгие жесткой детали 8, для чего диаметр этой выточки выпол,няется по размеру на 5 — 100/о меньше диаметра отверстия жесткой детали; выточка большего диаметра служсдт дчя разжи ма рабочей части цанги и освобождения эластичной детали 9 после сборки, для чего диаметр этой вы380399

Предмет изобретения

Язей 1

Фиг я

Фиг. 1

Составитель С. Ковик

Редактор Л. Жаворонкова

Техред Г, Дворина Корректор М. Гарцевич

Заказ 383/1170 Изд, 7>, "î 547 Тира к 888 Под пснос

ЦНИИПИ Комитета о делам изобретений и открытий и Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. < Патент» точ ки равен диаметру р а бочей части ца III" I в свободном состоянии.

На плоскость А устанавливается жесткая деталь. При нажатии на пнавмс>педаль воздух из магистрали 10 по,воздухолроводу 8 поступает в нижнюю камеру пневмо>вилнндра, после чего поршень с цангой подни>ма|отся, рабочая часть цанги выходит из специальной направляющей втулки,и свободно проходит через отверстие в >KBcTtKoII детали. Зласти кнал деталь своей заходной частью вставляется в рабочую часть цанги. При отжатия пывваопедали воздух из магистрали ro воздухопроводу 4 посту пает в верхнюю ка меру пнев>моцили ндра, и поршень с цангой опускаются.

Рабочая часть цанги, проходя через отверстие жесткой детали, сжи мается, сжимает эла ти Iную деталь и протягивает ее через отверстие до момента со при коансвен; я большей ступе>ни эластячной детали с жесткой. Прока":.я дальше вниз, ца нга блатодаря налич iio вютри втулки большей по диаметру выточки, разжимается и возвращается в исходное положсí Ie. Соб рапньш узел сни>мается с рабочего стола.

Устройство для сооркн эластичной детали с жесткой, снабженное элементом, подающим эластичную деталь на сборку, и столс>м для установки жесткой деталл, отличпюи1ееся тем, что, с целью обеспечения сборки деталей в с 1ъчае> когда эластичная деталь имсст cT»пснчатую форму, элемент, продающий эластпч15 яую деталь, выполнен в виде тянущей цаяги, протяги вающей ее через отверстие .в жесткой детали, а в отверстии стола соосно с цангой смонтярова>иа втулка, снабже: ная двумя внутренними выточ>ками с разными диаметрами, меньший из которых обеапечявает зажим эластичной детали в цанге, а больший — разжя>м после окончания сборки.
