Наконечник для сверления отверстий

Наконечник для сверления отверстий

Иллюстрации

Показать все

Реферат

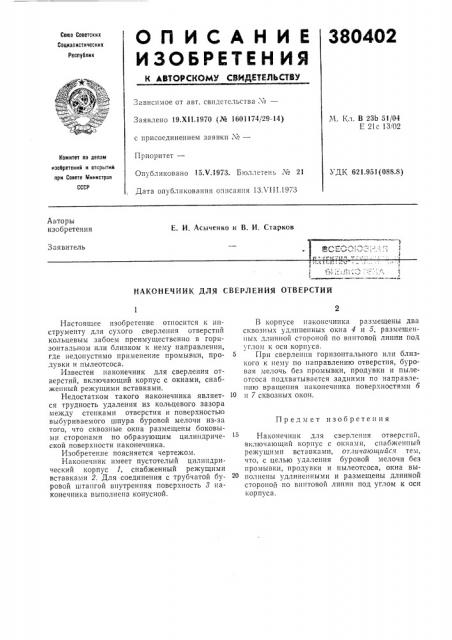

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

380402

Союз Советских

Социалистических

Республик

+ + г

Зависимое QT BBT. свидстельства ¹

Заявлено 19.Х11.1970 (№ 1601174/29-14) М. Кл. В 23Ь 51/04

Е 21с 13/02 с присоединением заявки ¹вЂ”

Приоритет—

Опубликовано 15.Чт1973. Бюллетень ¹ 21

Дата опубликования описания 13л 1П.1973

Комитет по лелем изобретений и открытий пр» Спеете Министров

СССР

УДК 621.951(088.8) Авторы изобретения

Е. И. Асыченко и В. И. Старков

Заявитель

НАКОНЕЧНИК ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ

В корпусе наконечника размещены два сквозных удлиненных окна 4 и 5, размещенных длиннон сторонои по Винтовой линии под углом к оси корпуса.

При сверленни горизонтального или близкого к нему по направлению отверстия, буровая мелочь без промывки, продувки и пылеотсоса подхватывается, задними по направлению вращения наконечника поверхностями 6 и 7 сквозных окоп.

Наконечник для сверления отверстий, включающий корпус с окнами, снабженпый режущихти вставками, отличающий ся тем, что, с целью удаления буровой мелочи без промывки, продувки и пылеотсоса, окна выполнены удлиненными и размещены длинной стороной по винтовой линии под углом к оси корпуса.

Настоящее изобретение относится к инструменту для сухого сверления отверстий кольцевым забоем преимущественно в горизонтальном или близком к нему направлении, где недопустимо применение промывки, про- 5 дувки и пылеотсоса.

Известен наконечник для сверления отверстий, включающий корпус с окнами, снабженный режущими вставками.

Недостатком такого наконечника являет- 10 ся трудность удаления из кольцевого зазора между стенками отверстия и поверхностью выбуриваемого шпура буровой мелочи из-за того, что сквозные окна размещены боковыми сторонами по образующим цилиндрической поверхности наконечника.

Изобретение поясняется чертежом.

Наконечник имеет пустотелый цилиндрический корпус 1, снабженный режущими вставками 2. Для соединения с трубчатой буровой штангой внутренняя поверхность 8 наконечника выполнена конусной.

Предмет изобретения

Редактор Г. Кузьмина

Составитель Ф. Хаськович

Техред Г. Дворина

Корректор М. Гарцевич

Заказ 383/Н70 Изд, № 547 Тираж 888 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров ССС>

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»
