Реферат

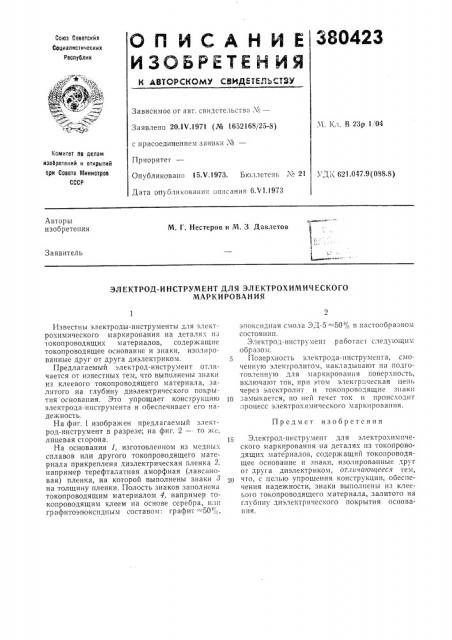

ОП ИСАНИЕ

ИЗОБРЕТЕЙ Ия

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскйх

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 20.1Н.1971 (№ 1652168j25-8) с присоединением заявки ¹â€”

Приоритет

Опубликовано 15.Ч.1973. Бюллетень М 21.Ч. Кл. В 23р 1/04

Комитет пв делам изобретений и открытий при Совете Министров

СССР

УД К 621.047.9 (088.8) Дата опубликования описания 6.Ú I.1973

Авторы изобретения

М. Г. Нестеров и М. 3. Давлетов

Заявитель

ЭЛЕКТРОД-ИНСТРУМЕНТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО

МАРКИРОВАНИЯ

Предмет изобретения

Известны электроды-инструменты для электрохимического маркирования на деталях пз окопроводящих материалов, содержащие токопроводящее основание и знаки, изолированные друг от друга диэлектриком.

Предлагаемый электрод-инструмент отличается от известных тем, что выполнены знаки из клеевого токопроводящего материала, залитого на глубину диэлектрического покрытия основания. Это упрощает конструкцию электрода-инструмента и обеспечивает его надежность.

На фиг. 1 изображен предлагаемый электрод-инструмент в разрезе; на фиг. 2 — то же, лицевая сторона.

На основании 1, изготовленном из медных сплавов или другого токопроводящего материала прикреплена диэлектрическая пленка 2, например терефталатная аморфная (лавсановая) пленка, на которой выполнены знаки 8 на толщину пленки. Полость знаков заполнена токопроводяшим материалом 4, например токопроводящим клеем на основе серебра, илп графитоэпокспдпым составом: графит =50 " о, эпоксидная смола ЭД-5 =50 ф в пастообразном состоянии.

Электрод-инструмент работает следующим образом.

Поверхность электрода-инструмента, смоченную электролитом, накладывают на подготовленную для маркирования поверхность, включают ток, прп этом электрическая цепь через электролит и токопроводящпе знаки замыкается, по ней течет ток и происходит процесс электрохимического маркирования.

Электрод-инструмент для электрохпмпческого маркирования на деталях нз токопроводящих материалов, содержащий токопроводящее основание и знаки, изолированные друг ог друга диэлектриком, от.тичатощеесл тем, что, с целью упрощения конструкции, обеспечения надежности, знаки выполнены из клееього токопроводящего материала, залитого на глубгп1у диэлектрического покрытия основания.

380423

Составитель В. Шадрина

Тсхр л Г. Дворина

Редактор С. Титова

Корректор Н, Стельмах

Заказ 467 Изд. ¹ 524 Тпракк 888 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Л!ппистров СССР

Москва, К-35, Раушская гиаб., д. 4/5

Типография № 24 Союзполиграфпрома, Л!осипа, 121019, ул. Маркса — Энгельса, 14
