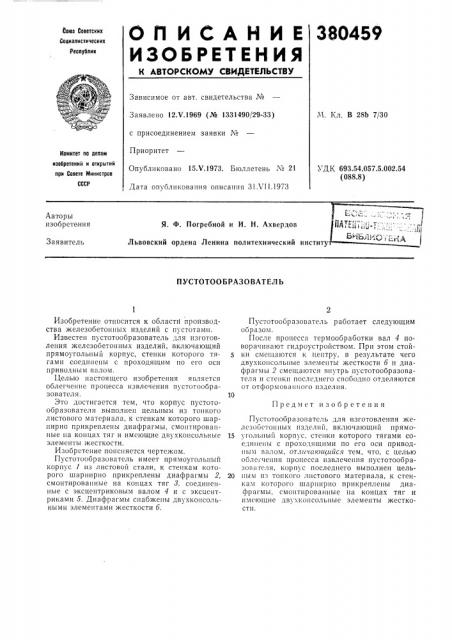

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Йоюз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 12Х.1969 (№ 1331490/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 15Х.1973. Бюллетень ¹ 21
Дата опубликования описания 31 VII.1973
М. Кл. В 28Ь 7/30
Комитет по делам изобретений и открытий при Совете Министров
УД К 693.54.057.5.002.54 (088.8) Авторы изобретения
Я. Ф. Погребной и И. H. Ахвердов
Львовский ордена Ленина политехнический институ
Заявитель
ПУСТОТООБРАЗОВАТЕЛЬ
Изобретение относится к области производства железобетонных изделий с пустотамн.
Известен пустотообразователь для изготовления железобетонных изделий, включающий прямоугольный корпус, стенки которого тягами соединены с проходящим по его оси приводным валом.
Целью настоящего изобретения является облегчение процесса извлечения пустотообразователя.
Это достигается тем, что корпус пустотообразователя выполнен цельным из тонкого листового материала, к стенкам которого шарнирно прикреплены диафрагмы, смонтированные на концах тяг и имеющие двухконсольные элементы жесткости.
Изобретение поясняется чертежом.
Пустотообразователь имеет прямоугольный корпус 1 нз листовой стали, к стенкам которого шарнирно прикреплены диафрагмы 2, смонтированные на концах тяг 3, соединенные с эксцентриковым валом 4 и с эксцентриками 5. Диафрагмы снабжены двухконсольными элементами жесткости б.
Пустотообразоватсль работает следующим образом.
После процесса термообработки вал 4 поворачивают гидроустройством. Прн этом стойки смещаются к центру, в результате чего двухконсольные элементы жесткости б н диафрагмы 2 смещаются внутрь пустотообразователя и стенки последнего свободно отделяются от отформованного изделия.
Предмет изобретения
Пустотообразователь для изготовления железобетонных изделий. включающий прямо15 угольный корпус, стенки которого тягами соединены с проходящими по его оси приводным валом, отличпющийся тем, что, с целью облегчения процесса извлечения пустотообразователя, корпус последнего выполнен цель20 ным нз тонкого листового материала, к стенкам которого шарнирно прикреплены диафрагмы, смонтированные на концах тяг и имеющие двухконсольные элементы жесткости.
