Сова Советских

Социалистических

Республик

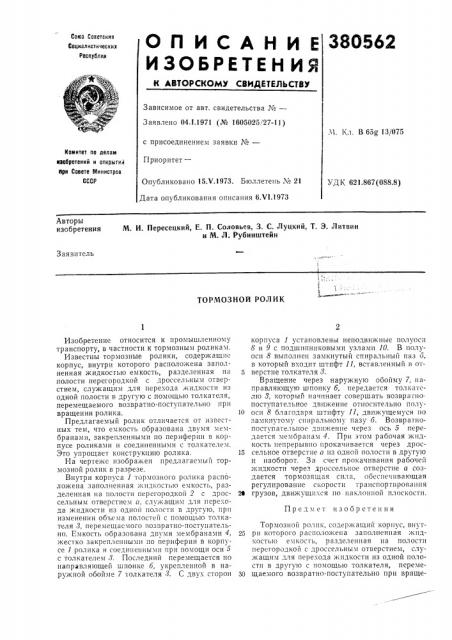

ОЛ ИСАНИЕ

И ЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства ¹â€”

Заявлено 04.1.1971 (¹ 1605025!27-11) М. Кл. В 65g 13/075 с присоединением заявки №вЂ”

Приоритет—

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 15Х.1973. Бюллетень № 21

Дата опубликования описания 6.VI.1973

УД К 621.867(088.8) Авторы изобретения

М. И. Пересецкий, Е. П. Соловьев, 3. С. Луцкий, Т. Э. Литвин и М. Л. Рубинштейн

Заявитель

ТОРМОЗНОЙ РОЛИК

Предмет изобретения

Изобретение относится к промышленному транспорту, в частности к тормозным роликам, Известны тормозные ролики, содержащие корпус, внутри которого расположена заполненная жидкостью емкость, разделенная на полости перегородкой с дроссельным отверстием, служащим для перехода жидкости из одной полости в другую с помощью толкателя, перемещаемого возвратно-поступательно прн вращении ролика.

Предлагаемый ролик отличается от изгестных тем, что емкость образована двумя м itбранами, закрепленными по периферии в корпусе роликами и соединенными с толкателем.

Это упрощает конструкцию ролика.

На чертеже изображен предлагаемый тормознойй рол ик в р азрезе.

Внутри корпуса 1 тормозного ролика расположена запоз пенная жидкость10 емкость, разделенная на полости перегородкой 2 с дроссельным отверстием а, служащим для перехода жидкости из одной полости в другую, прн изменении объс ма полостей с помощью толкателя 3, перемещаемого возвратно-поступательно. Емкость образована двумя мембранами 4, жестко закрепленными по периферии в корпусе 1 ролика и соединенными при помощи оси 5 с толкателем 3. Последний перемещается по направляющей шпанке б, укрепленной в наружной обойме 7 толкателя 3. С двух сторон корпуса 1 установлены неподвижные полуоси

8 и 9 с подшипниковыми узлами 10. В полуос» 8 выполнен замкнутый спиральный паз б, в который входит штифт 11, вставленный в от5 верстие толкателя 3.

Вращение через наружную обойму 7, направляющую шпонку б, передается толкатс".,Io 3, который начинает совершать возвратно поступательное движение относительно полу10 оси 8 благодаря штифту 11, движущемуся по замкнутому спиральному пазу б. Возвратнопоступательное движение через ось 5 передается мембранам 4. При этом рабочая жидкость непрерывно прокачивается через дрос15 сельное отверстие а из одной полости в другую и наоборот. 3а счет прокачнвания рабочей жидкости через дроссельное отверстие а создается тормозящая сила, обеспечнва|ощая регулирование скорости транспортирования

2Э грузов, движущихся по наклонной плоскости.

Тормозной ролик, содержащий корпус, внут25 ри которого расположена заполненная жидкостью емкость, разделенная на полости перегородкой с дроссельным отверстием, служащим для перехода жидкости из одной полости в другую с помощью толкателя, переме30 щае»oro возвратно-поступательно при враще380562 а 9 7 11 5 1 1д

Составитель Л. Макарочкина

Техред Е.,Борисова

Корректор О. Усова

Редактор С. Титова

Заказ 452 Изд. ¹ 521 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Рэушская паб., 4P

Типография № 24 Со озпэлнграфпрома, Москва, 121019, ул, Маркса — Энгельса, 14 нии ролика, от,гичаюи1ийся тем, что, с целью упрощения конструкции ролика, емкость образована двумя мембранами, закрепленными по периферии в корпусе ролика и соединенными с толкателем.
