Паста для металлизации керамики

Паста для металлизации керамики

Иллюстрации

Показать все

Реферат

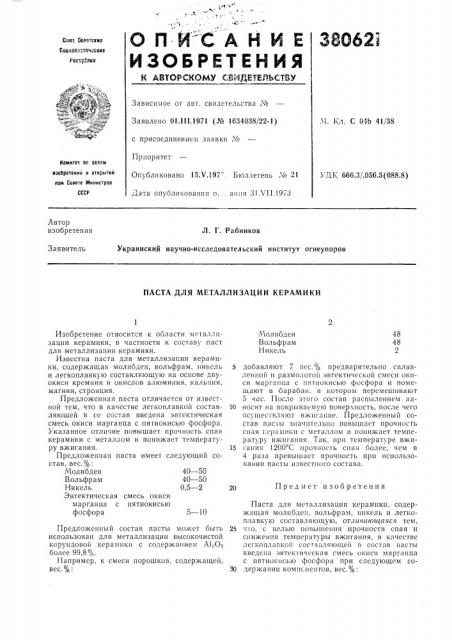

ОПИ-САНИЕ

ИЗОБРЕТЕНИЯ

Сон е Соеетеннв

Сюмиелхотинесннн

Рее т1 .лне р, :тдтн

Зависимое от авт. свидетельства М

Заявлено О1 111.1971 (¹ 1634038/22-1) М. Кл. С 04Ь 41/38 с присоединением заявки М

Приоритет

Опубликовано 15Х.197 . Бюллетень М 21

Дата опубликования о, ання 31Л 11.1973

Комитет оа делам изобретении н отнрытнй врн Совете тйннистрве

УДК 666.3/.056.5(088.8) Автор изобретения

Л. Г. Рабинков

Украинский научно-исследовательский институт огнеупоров

Заявитель

ПАСТА ДЛЯ МЕТАЛЛИЗАЦИИ КЕРАМИКИ

Молибден

Вольфрам

1-1 и кель

48

48

Предмет и зоб ретения

Изобретение относится к области металлизации керамики, в частности к составу паст для металлизацин керамики.

Известна паста для металлизации керамики, содержащая молибден, вольфрам, никель и легкоплавкую составляющую на основе двуокиси кремния и окислов алюминия, кальция, магния, стронция.

Предложенная паста отличается от известной тем, что в качестве легкоплавкой составляющей в се состав введена эвтектическая смесь окиси марганца с пятиокисью фосфора.

Указанное отличие повышает прочность сная керамики с металлом и понижает температуру вжигания.

Предложенная паста имеет следующий состав, вес.%:

Молибден 40 — 50

Вольфрам 40 — 50

Никель 0,5 — 2

Эвтектическая смесь окиси марганца с пятиокисью фосфора 5 — 10

Предложенный состав пасты может быть использован для металлизации высокочистой корундовой керамики с содержанием А1 Оз более 99,8о/о.

Например, к смеси порошков, содержащей, вес %:

5 добавляют 7 вес.% предварительно сплавленной и размолотой эвтектической смеси окиси марганца с пятнокисью фосфора и помещают в барабан, в котором перемешивают

5 час. После этого состав распылением на10 носят на покрываемую поверхность, после чего осуществляют вжнгание. Предложенный состав пасты значительно повышает прочность спая t:åðëìt0 è с металлом и понижает температуру вжигания. Так, нрп температуре вжи15 гания 1200 С прочность спая оолее, чем в

4 раза превышает прочность прн использовании пасты известного состава.

Паста для металлнзации керамики, содержащая молибден, вольфрам, никель и легкоплавкую составляющую, отличпющпяся тем, 25 что, с целью повышения прочности спая и снижения температуры вжнгания, в качестве легкоплагкой сосгавляющей в состав пасты введена эвтектичсская смесь окиси марганца с пятиокнсыо фосфора при следующем со30 держании компснентов, вес.%:

389621

Составитель Л. Казакова

Техред Т. Миронова

Корректор И. Божко

Редактор О. Фнлнппова

Заказ 2094 14 Изд. ¹ 559 Тираж 576 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССi

Москва,, гК-35, Рауьиская наб., д. 4,. 5

Типография, пр. Сапунова, 2

Молибден

Вольфрам

Никель

40 — 50

40 — 50

0,5 — 2

4.

Звтектическая смесь окиси марганца с нятиокисью фосфора
