Способ удаления растворителя

Способ удаления растворителя

Иллюстрации

Показать все

Реферат

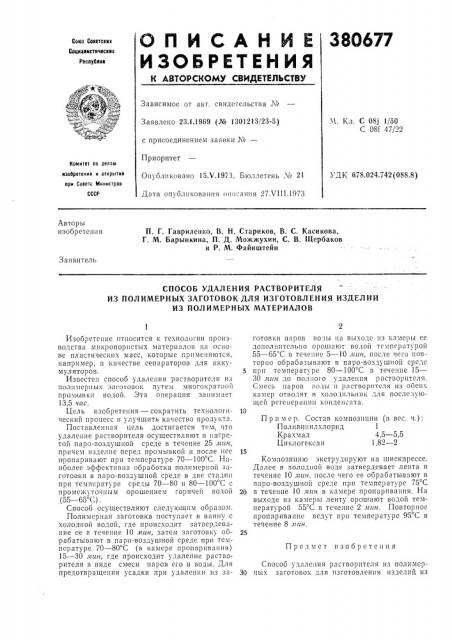

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Спветскпк

Соцлалистпческпк

Республик ф

Зависимое от авт. свидетельства №

М, Кл. С 08j 1/50

С 08(47/22

Заявлено 23.1.1969 (¹ 1301213/23-5) с присоединением заявки ¹â€”

Приоритет

Опубликовано 15. т .1973. Бюллетень ¹iо 21

Дата опубликования оннсанвя 27Х111.1973

Комитет по делом изооретений и открытий при Совете Министров

УДК 678,024.742(088.8) CCCP

Авторы изобретения

П. Г. Гавриленко, В. Н. Стариков, В. С. Касикова, Г. М. Барынкина, П. Д. Можжухин, С. В. Щербаков и P. М. Файнштейн

Заявитель

СПОСОБ УДАЛ ЕН ИЯ РАСТВОРИТЕЛЯ

ИЗ ПОЛИМЕРНЫХ ЗАГОТОВОК ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к технологии производства микропористых материалов на основе пластических масс, которые применяются, например, в качестве сепараторов для аккумуляторов.

Известен способ удаления растворителя из полимерных заготовок путем многократной промывки водой. Эта операция занимает

13,5 час.

Цель изобретения — сократить технологический процесс и улучшить качество продукта.

Поставленная цель достигается тем, что удаление растворителя осуществляют в нагретой паро-воздушной среде в течение 25 лин, причем изделие перед промывкой и после нее пропаривают при температуре 70 — 100 С. Наиболее эффективна обработка полимерной заготовки в паро-воздушной среде в две стадии при температуре среды 70 — 80 и 80 — 100 С с промежуточным орошением горячей водой (55 — 65 С) .

Способ осуществляют следующим образом.

Полимерная заготовка поступает в ванну с холодной водой, где происходит затвердевание ее в течение 10 лин, затем заготовку обрабатывают в наро-воздушной среде при температуре 70 — 80 С (в камере пропаривания)

15 — 30 иин, где происходит удаление растворителя в виде смеси паров его и воды. Для предотвращения усадки при удалении из заготовки паров воды на выходе нз камеры ее дополнительно орошают водой температурой

55 — 65 С в течение 5 — 10 ттин, после чего повторно обрабатывают в наро-воздушной среде

5 при температуре 80 — 100 С в течение 15—

30 лин до полного удаления растворителя.

Смесь паров воды и растворителя из обеих камер отводят в хо»oдильник для после:(утощей регенерации конденсата.

П р н м е р. Состав композиции (в вес. ч.):

Поливпнилхлорид 1

Крахмал 5 — 55

Циклогексан 1,82 — 2

Композицию экструдируют на шнекпрессе.

Далее в холодной воде затвердевает лента в течение 10 лин, после чего ее обрабатывают в наро-воздушной среде прп температуре 75 С

20 в течение 10 лин в камере пропарпвання. На выходе из камеры ленту орошают водой температурой 55 С в течение 2 лин. Повторное пропаривание ведут при температуре 95 С в течение 8 лин.

Способ удаления растворителя из полимер30 пых заготовок для изготовления изделий из

380677

Составитель T. Безбородова

Техред T. Ускова

Корректор О. Тюрина

Редактор Л. Ушакова

Заказ 2336/5 Изд. № 561 Тираж 551 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Cot3eòñ Министров СССР

Москва, К-35, Раушская наб., д. 415

Типография, пр. Сапунова, 2 полимерных материалов, например из поливинилхлорида, путем промывки водой, отличаюи ийся тем, "ITQ, с целью улучшения качества продукта и сокращения технологического цикла, удаление растворителя ведут в паро-воздушной среде и изделие перед промывкой и после нее пропаривагот при температуре

70 — 100 С.
