Способ выщелачивания марганца

Способ выщелачивания марганца

Иллюстрации

Показать все

Реферат

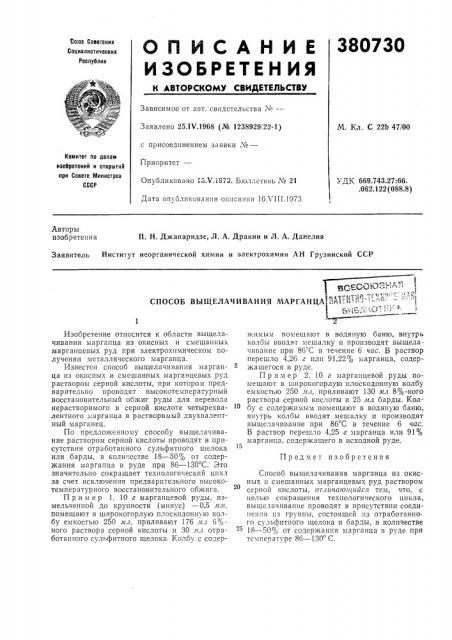

380730

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства N" —Заявлено 25.IV 1968 (№ 1238929г22-1) с присоединением заявки №вЂ”

Приоритет—

M. Кл. С 22b 47/00

Комитет по делам изобретений и открытий ори Совете Министров

СССР

Опублиг овано 15.V.1973. 5гол 7pTBHb ¹ 21

УДК 669.743.27:66. .062.122 (088.8) Дата огпубликовання описания 16Л 111,1973

Авторы изобретения

П. H. Джапаридзе, Д. А. Дракин и Л. А. Данелия

Заявитель Институт неорганической химии и электрохимии АН Грузинской ССР

СПОСОБ BbII,EJIA×ИВАНИЯ МАРГАНЦ

Предмет изобретения

Изобретение относится к области выщелачивания марганца из окисных и смешанных марганцевых руд при электрохимическом получении металлического марганца.

Известен способ выщелачивания марганца из окисных и смешанных марганцевых руд раствором серной кислоты, при котором предварительно проводят высокотемпературный восстановительный обжиг руды для перевода нерастворимого в серной кислоте четырехвалентного марганца в растворимый двухвалентный марганец.

По предложенному способу выщелачивание раствором серной кислоты проводят в присутствии отработанного сульфитного щелока или барды, в количестве 18 — 50% от содержания марганца в руде при 86 — 130 С. Это значительно сокращает технологический цикл за счет исключения предварительного высокотемпературного восстановительного обжига.

Пример 1. 10 г марганцевой руды, измельченной до крупности (минус) — 0,5 лглг, помещают в широкогорлую плоскодонную колбу емкостью 250 лл, приливают 176 л.л 6%ного раствора серной кислоты и 30 лг г отработанного сульфитного щелока. Колбу с содержимым помещают в водяную баню, внутрь колбы вводят мешалку и производят выщелачивание при 86"С в течение 6 час. В раствор перешло 4,26 г илп 91,22% марганца, содержащегося в руде.

Пример 2. 10 г марганцевой руды помещают в широкогорлую плоскодонную колбу емкостью 250 игл, приливают 130 лтл 8%-ного раствора серной кислоты и 25 лтл барды. Колбу с содержимым помещают в водяную баню, внутрь колбы вводят мешалку и производят выщелачивание при 86 С в течение 6 час.

В раствор перешло 4,25 г марганца или 91% марганца, содержащего в исходной руде.

Способ выщелачивания марганца из окисных и смешанных марганцевых руд раствором серной кислоты, отличаюигийся тем, что, с целью сокращения технологического цикла, выщелачивание проводят в присутствии соединения пз группы, состоящей,из отработанно" го сульфнтного щелока и барды, в количестве

18 — 50сг, от содержания марганца в руде при температуре 86 — 130 С.
