Реферат



380806

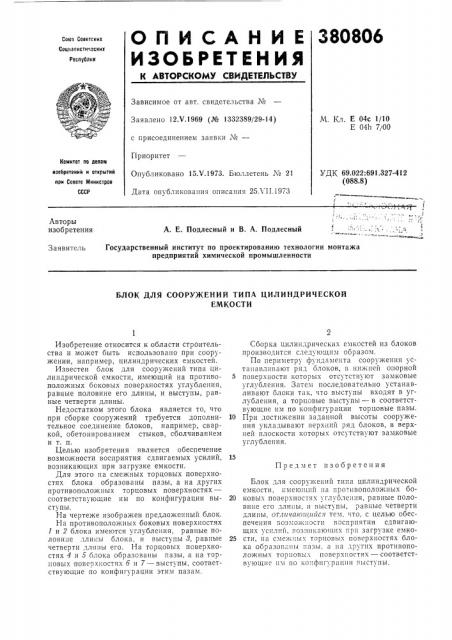

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сааз Саветскик

Социапистикескик

Республик

Зависимое от авт. свидетельства №

Заявлено 12.V.1969 (№ 1332389/29-14) с присоединением заявки ¹â€”

Приоритет

Опубликовано 15.V.1973. Бюллетень № 21

Дата опубликования описания 25Л 11.1973

М. Кл. Е 04с 1/10

Е 04h 7/00

Комитет Ilo делам иаабретеиий и открытий лли Савете Мииистров

СССР

УДК 69.022:691.327-412 (088.8) Авторы изобретения т л

А. E. Подлесный и В. А. Подлесный

Государственный институт по проектированию технологии монтажа предприятий химической промышленности

Заявитель

БЛОК ДЛЯ СООРУЖЕНИЙ ТИПА ЦИЛИНДРИЧЕСКОЙ

ЕМКОСТИ

Предмет изобретения

Изобретение относится к области строительства и может быть использовано при сооружении, например, цилиндрических емкостей.

Известен блок для сооружений типа цилиндрической емкости, имеющий на противоположных боковых поверхностях углубления, равные половине его длины, и выступы, равные четверти длины.

Недостатком этого блока является то, что при сборке сооружений требуется дополнительное соединение блоков, например, сваркой, обетонированием стыков, сболчиванием и т. п.

Целью изобретения является обеспечение возможности восприятия сдвигаемых у.силий, возникающих при загрузке емкости.

Для этого»а смежных торцовых поверхностях блока образованы пазы, а на других противоположных торцовых поверхностях— соответствующие им по конфигурации выступы.

На чертеже изображен предложенный блок.

На противоположных боковых поверхностях

1 и 2 блока имеются углубления, равные половине длины блока, и выступы 8, равные четверти длины его. На торцовых поверхностях 4 и 5 блока образованы пазы, а на торцовых поверхностях 6 и 7 — выступы, соответствующие по конфигурации этим пазам.

Сборка цилиндрических емкостей из блоков производится следующим образом.

По периметру фундамента сооружения устанавливают ряд блоков, II нижнеп опорной

5 поверхности которых отсутствуют замковые углубления. Затем последовательно устанавливают блоки так, что выступы входят в углубления, а торцовые выступы — B соответствующие им по конфигурации торцовые пазы.

10 При достижении заданной высоты сооружения укладывают верхний ряд блоков, в верхней плоскости которых отсутствуют замковые углубления.

Блок для сооружений типа цилиндрической емкости, имеющий на противоположных бо20 ковых поверхностях углубления, равные половине его длины, и выступы, равные четверти длины, от.ш!Qlol!!øññÿ тем, что, с целью обеспечения воз.;:ож!!ocxII восприятия сдвигающих усилий, возникающих гри загрузке емко25 сти, на смежных ToplIQBb . поверхностях блока ооразованы пазы, а на других противопоJIo?KHhIx торцовых поверхностях — соответствующие им по конфигурации выступы.

380806

Редактор И. Квачадзе

Заказ 2043/9 Изд. № 510 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель H. Шевченко

Техред Е. Борисова

Корректоры: Н. Стельмах и Г. Запорожец
