Устройство для блокировки замка двери автомобиля при аварии

Устройство для блокировки замка двери автомобиля при аварии

Иллюстрации

Показать все

Реферат



р=...;л 1,л

О ГГйгС А Н

38082I

И Е

Саюа Ооеетскик

Социалистических

Республик

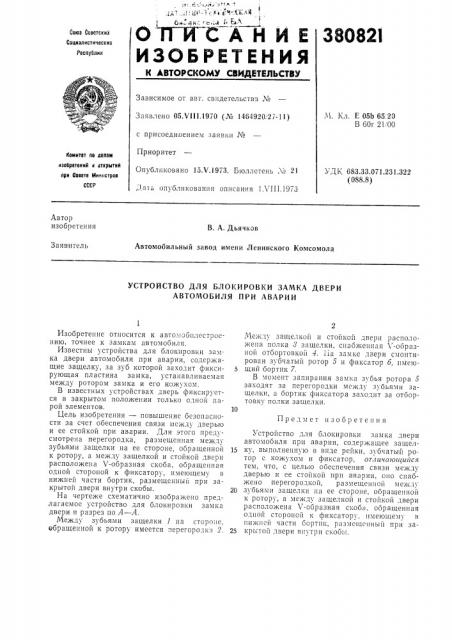

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Л1. Кл. Е 05b 65. 20

В 60r 21. 00

Заявлено 05Л 111,1970 (Л 1464920;27-11) с присоединением заявки №

Приоритет

Опубликовано 15Х.1973. Бюллетень № 21

|,ата опубликования описания 1Л П1.1973

Комитет по делам изобретений к открытий при Спеете тйикострое

CCCP

УДК 683.33.071.231.322 (088.8) Автор изобретения

В. А. Дьячков

Заявитель

Автомобильный завод имени Ленинского Комсомола

УСТРОЙСТВО ДЛЯ БЛОКИРОВКИ ЗАМКА ДВЕРИ

АВТОМОБИЛЯ ПРИ АВАРИИ

Между защелкой и стойкой двери расположена полка 8 защелки, снаоженная i -оорааной отбортовкой 4. ii2 замке двери смонтирован зубчатый ротор 5 и фиксатор 6, имею5 щий бортик 7.

В момент запирания замка зубья ротора 5 заходят за перегородки между зубьями защелки, а бортик фиксатора заходит за отбортовку полки защелки.

Устройство для блокировки замка двери автомобиля прп аварии, содержащее защел15 ку, выполненную в виде рейки, зубчатый ротор с кожухом и фиксатор, отличпющийся тем, что, с целью обеспечения связи между дверью и ее стойкой при аварии, оно снаожено перегородкой, размещенной между

20 зубьями защелки на ее стороне, обращенной к ротору, а между защелкой и стойкой двери расположена V-образная скоба, обращенная одной стороной к фиксатору, имеющему в нижней части бортик, размещенный при за25 крь;той двери внутри скоо;, 1

Изобретение относится к автомобилестроению, точнее к замкам автомобиля.

Известны устройства для блокировки замка двери автомобиля при аварии, содержащие защелку, за зуб которой заходит фиксирующая пластина замка, устанавливаемая между ротором замка и его кожухом.

В известных устройствах дверь фиксируется в закрытом положении только одной парой элементов.

Цель изобретения — повышение безопасности за счет обеспечения связи между дверью и ее стойкой при аварии. Для этого предусмотрена перегородка, размещенная между зубьями защелки на ее стороне, обращенной к ротору, а между защелкой и стойкой двери расположена V-образная скоба, обращенная одной стороной к фиксатору, имеющему в нижней части бортик, размещенный при закрытой двери внутри скобы.

На чертеже схематично изображено предлагаемое устройство для блокировки замка двери и разрез по А — А.

Между зубьями защелки 1 на стороне, обращенной к ротору имеется перегороциI 2.

Предмет изобретения

° ° \ ° ° °

Составитель Л. Смольская

Редактор Г. Ивченкова Техред Е. Борисова Корректор Е, Миронова

Заказ 2091)8 Изд. № 509 Тираж 570 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-З5, Раушская наб., д. 4/5

Типография, ир. Сапунова, 2
