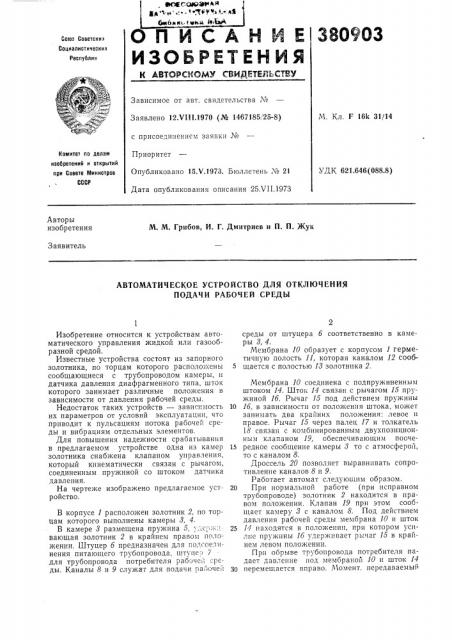

О П И С А Н N Е 380903

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ т,,ВИДЕТЕБЬСТВУ

Союз Советски

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. F 16k 31114

Заявлено 12.Ч111.1970 (№ 1467185, 25-8) с присоединением заявки ¹

Приоритет

Опубликовано 15.V.1973. Бюллетень ¹ 21

Дата опубликования описания 25.VII.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.646(088.8) Авторы изобретения

М. М. Грибов, И. Г. Дмитриев и П. П. Жук

Заявитель

АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ОТКЛЮЧЕНИЯ

ПОДАЧИ РАБОЧЕЙ СРЕДЫ

Изобретение относится к устройствам автоматического управления жидкой или газообразной средой.

Известные устройства состоят из запорного золотника, по торцам которого расположены сообщающиеся с трубопроводом камеры, и датчика давления диафрагменного типа, шток которого занимает различные положения в зависимости от давления рабочей среды.

Недостаток таких устройств — зависимость их параметров от условий эксплуатации, что приводит к пульсациям потока рабочей среды и вибрациям отдельных элементов.

Для повышения надежности срабатывания в предлагаемом устройстве одна из камер золотника снабжена клапаном управления, который кинематически связан с рычагом, соединенным пружиной со штоком датчика давления.

На чертеже изображено предлагаемое устройство.

В корпусе 1 расположен золотник 2, по торцам которого выполнены камеры 3, 4.

В камере 8 размещена пружина 5, ;.c,":ê вающая золотник 2 в крайнем правом положении. Штуцер б предназначен для подсnе,гниения питающего трубопровода, штуце 7 для трубопровода потребителя рабочей "реды. Каналы 8 и 9 служат для подачи рабоче": среды от штуцера 6 соответственно в камеры 8,4.

Мембрана 10 образует с корпусом 1 герметичную полость 11, которая каналом 12 сооб5 щается с полостью 13 золотника 2.

Мембрана 10 соединена с подпружиненным штоком 14. Шток 14 связан с рычагом 15 пружиной 16. Рычаг 15 под действием пружины

10 16, в зависимости от положения штока, может занимать два крайних положения: левое н правое. Рычаг 15 через палец 17 и толкатель

18 связан с комбинированным двухпозиционным клапаном 19, обеспечивающим пооче15 редное сообщение камеры 8 то с атмосферой, то с каналом 8.

Дроссель 20 позволяет выравнивать сопротивление каналов 8 и 9.

Работает автомат следующим образом.

20 При нормальной работе (при исправном трубопроводе) золотник 2 находится в правом положении. Клапан 19 при этом сообщает камеру 3 с каналом 8. Под действием давления рабочей среды мембрана 10 и шток

25 14 находятся в положении, при котором усилие пружины 16 удерживает рь.чаг 15 в крайнем левом положении.

Прп обрыве трубопровода потребителя падает давление под мембраной 10 и шток 14

30 перемещается вправо. Момент. передаваемьн"

380903

Предмет изобретения

Составитель В. Белевитина

Редактор Г. Ивченкова

Техред E. Борисоьа

Ковректор М. Гарцевич

Заказ 2047/14 Изд. № 518 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2 пружиной 1б на рычаг 15, меняет знак, вследствие чего рычаг 15 и клапан 19 перебрасываются в крайние правые положения. При этом камера 8 ссооооббщщааееттсся я с с ааттммооссффеерроойй, а золотник 2 давлением рабочей среды перемещается в крайнее левое положение и перекрывает под а чу,р а б очей ср еды.

После восстановления трубопровода для подготовки автомата к действию необходимо вручную отвести рычаг 15 в крайнее левое положение. При этом клапан 19 займет также крайнее левое положение и соединит камеру 3 с каналом 8.

Автоматическое устройство для отключения подачи рабочей среды, содержащее запорный подпружиненный золотник, по торцам которо го расположены сообщающиеся с трубопро водам камеры и датчик давления с подпружиненной диафрагмой, соединенной со штоком, отличающееся тем, что, с целью повышения

10 надежности срабатывания, одна из камер золотника снабжена клапаном управления, кинематически связанным с рычагом, соединенным пружиной со штоком датчика давления.
