Реферат

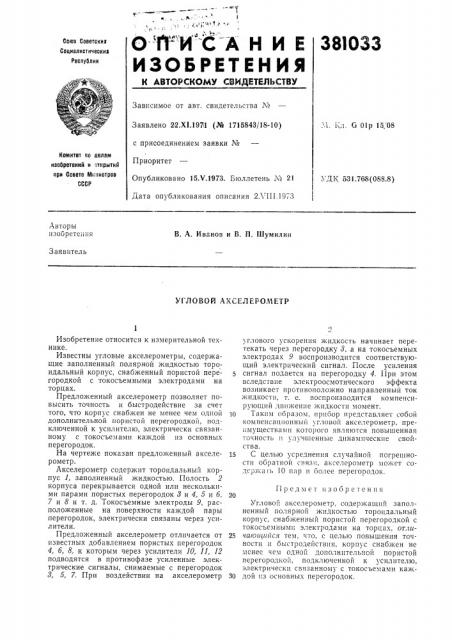

О O " È С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства № 1. 1,л, 6 01р 15, О8

Заявлено 22.XI.197!1 (№ 1715843/18-10) с присоединением заявки ¹

Приоритет

Опубликовано 15.Ч.1973. Бюллетень ¹ 21

Дата опубликования описания 2Л 111.19 3

Комитет по полам изобретений и открытий при Совете Мииистров

СССР

УДК 531.768(088.8) Авторы изобретения

В. А. Иванов и В. H. Шумилин

Заявитель

УГЛОВОЙ А ХМЕЛ Е т.ОМ ЕТР

Изобретение относится к измерительной технике.

Известны угловые акселерометры, содержащие заполненный полярной жидкостью тороидальный корпус, снабженный пористой перегородкой с токосъемными электродами на торцах.

Предложенный акселерометр позволяет повысить точность и быстродействие за счет того, что корпус снабжен не менее чем одной дополнительной пористой перегородкой, подключенной к усилителю, электрически связанному с токосъемами каждой нз основных перегородок.

На чертеже показан предло>кенный акселерометр.

Акселерометр содержит тороидальный корпус 1, заполненный жидкостью. Полость 2 корпуса перекрывается одной или несколькими парами пористых перегородок 3 и 4, 5 и б, 7 и 8 и т. д. Токосъемные электроды 9, расположенные на поверхности каждой пары перегородок, электрически связаны через усилители.

Предло>кенный акселерометр отличается от известных добавлением пористых перегородок

4, б, 8, к которым через усилители 10, 11, 12 подводятся в противофазе усиленные электрические сигналы, снимаемые с перегородок

3, 5, 7. При воздействии на акселерометр углового ускорения жидкость начинает перетекать через перегородку 3, а на токосъемных электродах 9 воспроизводится соответствующий электрический сигнал. После усиления сигнал подается на перегородку 4. 11ри этом вследствие электроосмотического эффекта возникает противоположно направленный ток жидкости, т. е. воспроизводится компенсирующий движение жидкости момент.

10 Таким образом, прибор представляет собой компенсационный угловой акселерометр. преимуществами которого являются повышенная точность и улучшенные динамические свойства.

15 С целью усреднения случайной погрешности обратной c ëÿçt, акселерометр может содср>кать 10 пар н более перегородок.

Предмет изобретения

Угловой акселерометр, содержащий заполненный полярной жидкостью торондальный корпус, снабженный пористой перегородкой с токосъемнымн электродамн на торцах, отли25 каюи1ийся тем, что, с целью повышения точности и быстродействия, корпус снабжен не менее чем одной дополнительной пористой перегородкой, подключенной к 5 силнтелю, электрически связанному с токосъемамн каж30 дой нз основных перегородок.

381033

Составитель В. Жилейкина

Техред T. Курилко

Корректор Н. Стельмах

Редактор Т. Орловская

Типография, пр. Сапунова, 2

Заказ 2089/15 Изд. 1 1е 512 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
