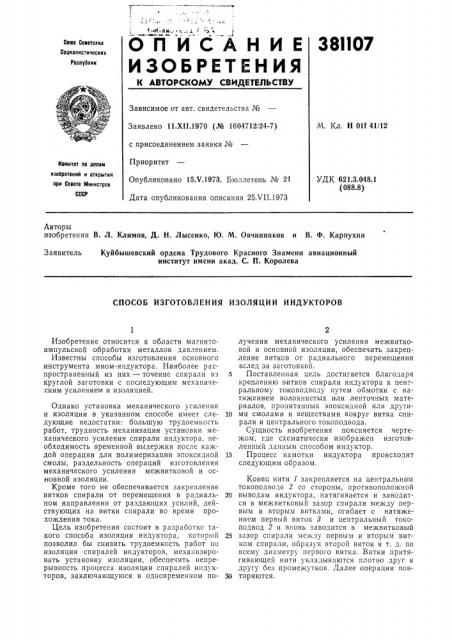

ОПИСАНИЕ 38И07

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 11.XII.1970 (№ 1604712/24-7) с присоединением заявки Ме

Приоритет

Опубликовано 15.Ч.1973. Бюллетень Хе 21

Дата опубликования описания 25ХП.1973

М. Кл. Н Olf 41/12

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.3.048.1 (088.8) Авторы изобретения В. Л. Климов, Д. Н. Лысенко, Ю. М. Овчинников и В. Ф. Карпухин

Заявитель Куйбышевский ордена Трудового Красного Знамени авиационный институт имени акад. С. П. Королева

СПОСОБ ИЗГОТОВЛЕНИЯ ИЗОЛЯЦИИ ИНДУКТОРОВ

Изобретение относится к области магнитоимпульсной обработки металлов давлением.

Известны способы изготовления основного инструмента миом-индуктора. Наиболее распространенный из них — точение спирали из круглой заготовки с последующим механическим усилением и изоляцией.

Однако установка механического усиления и изоляции в указанном способе имеет следующие недостатки: большую трудоемкость работ, трудность механизации установки механического усиления спирали индуктора, необходимость временной выдержки после каждой операции для полимеризации эпоксидной смолы, раздельность операций изготовления механического усиления межвитковой и ос новной изоляции.

Кроме того не обеспечивается закрепление витков спирали от перемещения в радиальном направлении от раздающих усилий, действующих на витки спирали во время прохождения тока.

Цель изобретения состоит в разработке такого способа изоляции индуктора, который позволил бы снизить трудоемкость работ по изоляции спиралей индукторов, механизировать установку изоляции, обеспечить непрерывность процесса изоляции спиралей индукторов, заключающуюся в одновременном получении механического усиления межвитковой и основной изоляции, обеспечить закрепление витков от радиального перемещения вслед за заготовкой.

5 Поставленная цель достигается благодаря креплению витков спирали индуктора к центральному токоподводу путем обмотки с натяжением волокнистых или ленточных материалов, пропитанных эпоксидной или други10 ми смолами и веществами вокруг витка спирали и центрального токоподвода.

Сущность изобретения поясняется чертежом, где схематически изображен изготовленный данным способом индуктор.

15 Процесс намотки индуктора происходит следующим образом.

Конец нити 1 закрепляется на центральном токоподводе 2 со стороны, противоположной

20 выводам индуктора, натягивается и заводится в межвитковый зазор спирали между первым и вторым витками, огибает с натяжением первый виток 3 и центральный токоподвод 2 и вновь заводится в межвитковый

25 зазор спирали между первым и вторым витком спирали, образуя второй виток и т. д. по всему диаметру первого витка. Витки притягивающей нити укладываются плотно друг к другу без промежутков. Далее операции пов30 торяются.

381107

Предмет изобретения

2 3

Составитель В. Бондаренко

Текред T. Ускова

Редактор В. Фельдман

Корректоры: А. Николаева и Л. Корогод

Заказ 1998/16

ЦНИИПИ К

Изд. Ка 506 Тираж 780 П ж одписное

ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ изготовления изоляции индукторов с токопроводящей спиралью и центральным токоподводом путем намотки на указанные токоведущие части непрерывного изоляционного материала, содержащего отверядаемый изоляционный состав, отличающийся тем, что, с целью увеличения механической прочности индуктора, указанный изоляционный мате5 риал наматывают на проводник с|пирали и центральный токоподвод одновременно.
