Реферат



3SII3l

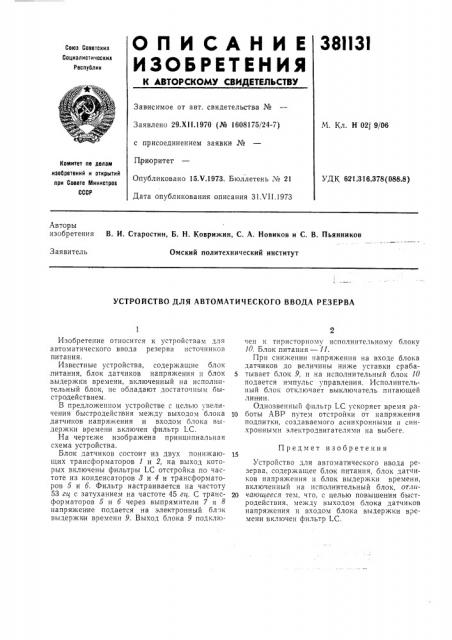

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.XI I.1970 (№ 1608175/24-7) с присоединением заявки №

Приоритет

Опубликовано 15Х.1973. Бюллетень;¹ 21

Дата опубликования описания 31 VII.1973

М. Кл. Н 02j 9/06

Комитет пе делам изобретений и открытий при Совете Министров

СССР

УДК 621. 316.378(088.8) Авторы изобретения В. И. Старостин, Б. Н. Коврижин, С. А. Новиков и С. В. Пьянников

Заявитель

Омский политехнический институт

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА

Изобретение относится к устройствам для автоматического ввода резерва источников питания.

Известные устройства, содержащие блок ,питания, блок датчиков напряжения и блок выдержки времени, включенный на исполнительный блок, не обладают достаточным оыстродействием.

В предложенном устройстве с целью увеличения быстродействия между выходом блока датчиков напряжения и входом блока выдержки времени включен фильтр I С.

На чертеже изображена принципиальная схема устройства.

Блок датчиков состоит из двух понижающих трансформаторов 1 и 2, на выход которых включены фильтры 1 С отстройка по частоте из конденсаторов 8 и 4 и трансформаторов 5 и б. Фильтр настраивается на частоту

53 гтрк с затуханием на частоте 45 га. С трансформаторов 5 и б через выпрямители 7 и 8 напряжение подается на электронный бл.>к выдержки времени 9. Выход блока 9 подключен к тиристорному исполнительному блоку

10. Блок питания — 11.

При снижении напряжения на входе блока датчиков до величины ниже уставки сраба5 тывает блок 9, и на исполнительный блок 10 подается импульс управления. Исполнительный блок от|счючает выключатель питающей линии.

Однозвенный фильтр I С ускоряет время ра10 боты ABP путем отстройки от напряжения подпитки, создаваемого асинхронными и сННхронными электродвигателями на выбеге.

Предмет изобретения

Устройство для автоматического ввода резерва, содержащее блок питания, блок датчиков напряжения и блок выдержки времени, включенный на исполнительный блок, отла20 чаюитееся тем, что, с целью повышения быстродействия, между выходом блока датчиков напряжения и входом блока выдержки времени включен фильтр 1 С.

381131
