Реферат



ЗВИ41

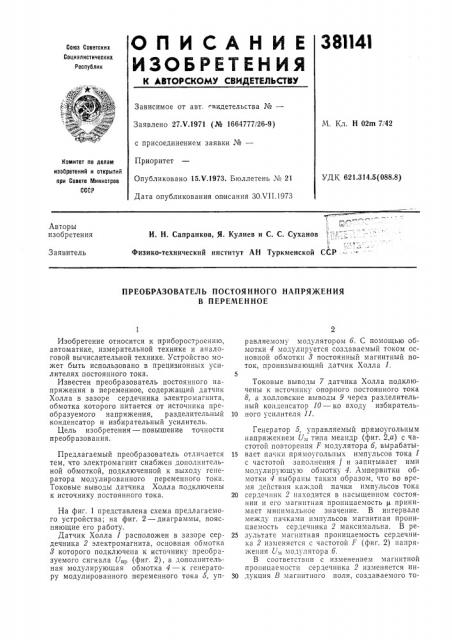

ОЛ И САН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. видетельства JA—

Заявлено 27.Ч.1971 (М 16G4777/26-9) с присоединением заявки Ме—

Приоритет

Опубликовано 15.Ч.1973. Бюллетень М 21

Дата опубликования описания ЗО.Ч11.1973

М. Кл. Н 02m 7. 42

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.314.5(088.8) К

И. H. Сапранков, Я. Кулиев и С. С. Суханов !

1;; т-, !

Физико-технический институт АН Туркменской ССР

Авторы изобретения

Заявитель

ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ

В ПЕРЕМЕННОЕ

Изобретение относится к приборостроению, автоматике, измерительной технике и аналоговой вычислительной технике, Устройство может быть использовано в прецизионных усилителях постоянного тока.

Известен преобразователь постоянного напряжения в переменное, содержащий датчик

Холла в зазоре сердечника электромагнита, обмотка которого питается от источника преобразуемого напряжения, разделительный конденсатор и избирательный усилитель.

Цель изобретения — повышение точности преобразования.

Предлагаемый преобразователь отличается тем, что электромагнит снабжен дополнительной обмоткой, подключенной к выходу генератора модулированного переменного тока.

Токовые выводы датчика Холла подключены к источнику постоянного тока.

На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 — диаграммы, поясняющие его работу.

Датчик Холла 1 расположен в зазоре сердечника 2 электромагнита, основная обмотка

3 которого подключена к источнику преобразуемого сигнала U,ð (фиг. 2), а дополнительная модулирующая обмотка 4 — к генератору модулированного переменного тока 5, управляемому модулятором б. С помощью обмотки 4 модулируется создаваемый током основной обмотки т постоянный магнитный поток, пронизывающий датчик Холла 1, 5

Токовые выводы 7 датчика Холла подключены к источнику опорного постоянного тока

8, а холловскпе выводы 9 через разделительный конденсатор 10 — ко входу избиратель10 ного усилителя 11.

Генератор 5, управляемый прямоугольным напряжением U,„òèïà меандр (фиг. 2,а) с частотой повторения F модулятора 6, вырабаты15 вает пачки прямоугольных импульсов тока 1 с частотой заполнения j и запитывает ими модулирующую обмотку 4. Ампервнтки обмотки 4 выбраны таким образом, что во время действия каждой пачки импульсов тока

20 сердечник 2 находится в насыщенном состоянии и его магнитная проницаемость р, принимает минимальное значение. В интервале между пачками импульсов магнитная проницаемость сердечника 2 максимальна. В ре25 зультате магнитная проницаемость сердечника 2 изменяется с частотой F (фиг. 2) напряжения У„ модулятора 6.

В соответствии с изменением магнитной проницаемости сердечника 2 изменяется инЗО дукция В магнитного поля, создаваемого то381141

Предмет изобретения

//м Рие. 2

Составитель lO, Еркин

Техред Т. Ускова

Корректоры: Г. Агаян и Л. Царькова

Редактор Б. Федотов

Заказ 2049/14 Изд. № 528 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я(-35, Раушская наб., д. 4/5

Типография, и р. Сапунова, 2 ком I ð (фиг. 2,д) источника преобразуемого сигнала.

Кроме полезной составляющей Uz- „,л на выходе датчика Холла присутствует паразитный сигнал U ð (фиг. 2,е), вызываемый индукционной наводкой на холловские выводы

9 датчика и эффектом Холла за счет магнитного поля, создаваемого током, протекающим по модулирующей обмотке 4. Подбором вида модуляции, частот F и f, напряжения модулятора б, формы тока генератора б можно добиться, чтобы паразитный сигнал отличался по частоте от полезного и подавался с помощью избирательного усилителя 11.

Преобразователь постоянного напряжения в переменное, содержащий датчик Холла в

5 зазоре сердечника электромагнита, обмотка которого питается от источника преобразуемого напряжения, разделительный конденсатор и избирательный усилитель, отличающийся тем, что, с целью повышения точности пре10 образования, электромагнит снабжен дополнительной намоткой, подключенной к выходу генератора модулированного переменного тока, при этом токовые выводы датчика Холла подключены к источнику постоянного тока.
