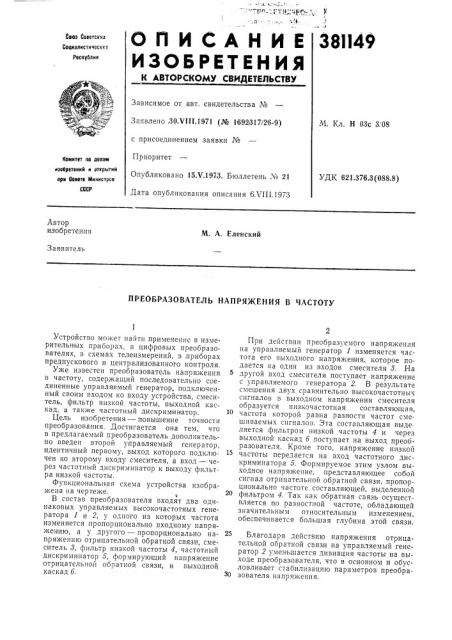

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

38П49

Союз Советских

Социалистических

Республик

+оф

Зависимое от авт. свидетельства К

М. Кл. Н 0,3с 3. 08

Заявле о,30Х111.1971 (Ме 1692i317/26-9) с присоединением заявки Ке

Приоритет

Комитет оо деиам изобретений и открытий ори Совете Министров

СССР

Опубликовано 15.V.1973. Бюллетень ЛЪ 21

Дата опубликования описания 6ХП1.1973

УДК 621.376.3 (088.8) Автор изобретения

М. А. Еленский

Заявитель

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ В ЧАСТОТУ

Устройство может найти применение в измерительных приборах, в цифровых преобразователях, в схемах телеизмерений, в приборах предпускового и централизованного контроля.

Уже известен преобразователь напряжения в частоту, содержащий последовательно соединенные управляемый генератор, подключенный своим входом ко входу устройства, смеситель, фильтр низкой частоты, выходной каскад, а также частотный дискриминатор.

Цель изобретения — повышение точности преобразования. Достигается она тем, что в предлагаемый преобразователь дополнительно введен второй управляемый генератор, идентичный первому, выход которого подключен ко второму входу смесителя, а вход — через частотный дискриминатор к выходу фильтра низкой частоты.

Функциональная схема устройства изображена на чер геже.

В состав преобразователя входят два одинаковых управляемых высокочастотных генератора 1 и 2, у одного из которых частота изменяется пропорционально входному напряжен ию, а у другого — пропорционально напряжению отрицательной обратной связи, смеситель 8, фильтр низкой частоты 4, частотный дискриминатор 5, формирующий напряжение отрицательной обратной связи, и выходной каскад б.

При действии преобразуемого напряжения на управляемый генератор 1 изменяется частота его выходного напряжения, которое подается на один из входов смесителя 3. На

5 другой вход смесителя поступает напряжение с управляемого генератора 2. B результате смешения двух сравнительно высокочастотных сигналов в выходном напряжении смесителя образуется низкочастотная составляющая, частота которой равна разности частот смешиваемых сигналов. Эта составляющая выделяется фильтром низкой частоты 4 и через выходной каскад б поступает на выход преобразователя. Кроме того, напряжение низкой

15 частоты передается на вход частотного дискриминатора 5. Формируемое этим узлом выходное напряжение, представляющее собой сигнал отрицательной обратной связи, пропорционально частоте составляющей, выделенноп фильтром 4. Так как обратная связь осуществляется по разностной частоте, обладающей значительным относительным изменением, обеспечивается большая глубина этой связи.

Благодаря действию напряжения отрицательной обратной связи на управляемый генератор 2 умен ьшается дивиация частоты на выходе преобразователя, что в основном и обусловливает стабилизацию параметров преобраЗО зователя напряжения.,381149

Предмет изобретения

Составитель Э. Гилинская

Редактор Б. Федотов Техрсд Т. Ускова Корректор E. Михеева

Заказ 2092/10 Изд. М 555 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Преобразователь напряжения в частоту, содержащий последовательно соединенные управляемый генератор,,подключенный своим входом ко входу устройства, смеситель, фильтр низкой частоты,,выходной каскад, а также частотный дискриминатор, отличаюи ийся тем, что, с целью повышения точности преобразования, в него введен второй управляемый генератор, идентичный первому, вы5 ход которого подключен ко второму входу смесителя, а вход — через частотный дискриминатор к выходу фильтра низкой частоты.
