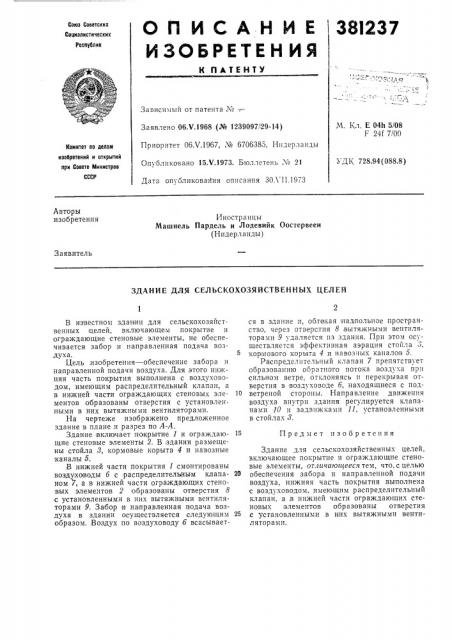

О П И С А Н И Е I 38l237

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

I C

Зависимый от патента 1,"е —.

М K.÷ Е 04h 5/08

F 241 7/00

Заявлено 06.Ч.1968 (№ 1239097/29-14)

Приоритет 06.Ч.1967, Хе 6706385, Нидерланды

Оп :бликовано 15.Ч.1973. Бюллетень Хо 21

Комитет па делам изобретений и открытий при Совете Министров

СССР

УДК 728.94(088.8) Дата опубликоват1ия описания ЗОЛ Н.1973

Авторы изобретения

Иностранцы

Машиель Пардель и Лодевийк Оостервеен (Нидерланды) Заявитель

ЗДАНИЕ ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ ЦЕЛЕЙ

Визвестном з,дании для сельскохозяйственных целей, включающем покрытие и ограждающие стеновые элементы, не обеспечивается забор и направленная подача воздуха.

Цель .изобретения †ооеспечен забора и направленной подачи воздуха. Для этого нижняя часть покрытия выполнена с воздуховодом, имеющим распределительный клапан, а в нижней части ограждающих стеновых элементов образованы отверстия с установленными в них вытяжными вентиляторами.

На чертеже изображено предложенное здание в плане и разрез по А-А.

Здание вк почает покрытие 1 и ограждающие стеновые элементы 2. В здании размещены стойла 8, кормовые корыта 4 и навозные каналы 5. ,В нижней части покрытия 1 смонтированы воздуховоды б с распределительным клапаном 7, а в нижней части ограждающих стеновых элементов 2 образованы отверстия 8 с установленными в них вытяжными вентиляторами 9, Забор и направленная подача воздуха в здании осуществляется следующим образом. Воздух по воздуховоду б всасывается в здание и, обтекая надпольное пространство, через отверстия 8,вытяжными вентиляторами 9 удаляется пз здания. При этом осуществляется эффективная аэрацня стойла 8. кормового корыта 4 и навозных каналов 5.

Распределительный клапан 7 препятствует ооразованию ооратного потока воздуха при сильном ветре, отклоняясь и перекрывая отверстия в воздуховоде б, находящиеся с под1о ветреной стороны. Направление движения воздуха внутри здания регулируется клапанами 10 и задвижками 11, установленными в стойлах 8.

15 Предмет изобретения

Здание для сельскохозяйственных целей, включающее покрытие и ограждающие стеновые элементы, от,тчающеесятем, что, с целью

2О обеспечения забора и направленной подачи воздуха, нижняя часть покрытия .выполнена с воздуховодом, имеющим распределительный клапан, а в нижней части ограждающих стеновых элементов образованы отверстия с установленными в них вытяжными вентиляторами.

381237

Составитель Б. Спивак

Редактор В. Квачадзе

Техрсд Т. Миронова

Заказ 380/1177 Изд ¹ 550 Тираж 632 Поди иcнос

11НИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7I$-35, Раушская паб., д. 4/5

Тпп. Марьк. фпл. пред, «Патент»

А

Корректоры Н. Прокуратова и В. Жолудева
